تفاصيل المنتج:
شروط الدفع والشحن:
|
| غرض: | محرك عزم عالي السرعة منخفض | طلب: | آلات بناء الطرق |
|---|---|---|---|
| شفة: | شفة العجلة | رمح: | رمح 14T |
| المواد: | الحديد الزهر | ضمان: | 1 سنة |
| إبراز: | محرك عجلات هيدروليكي مع صمام الإغاثة المتقاطع,محرك هيدروليك عالي الدوران منخفض السرعة,محرك عجلات هيدروليكي BMSY100 |
||
تفاصيل المنتج:

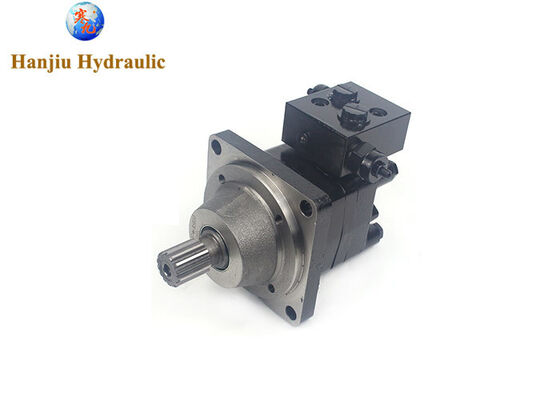

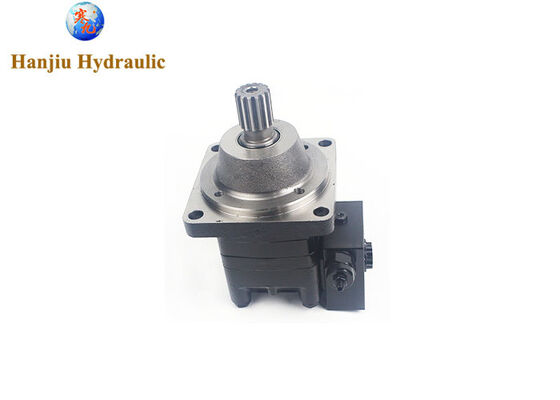

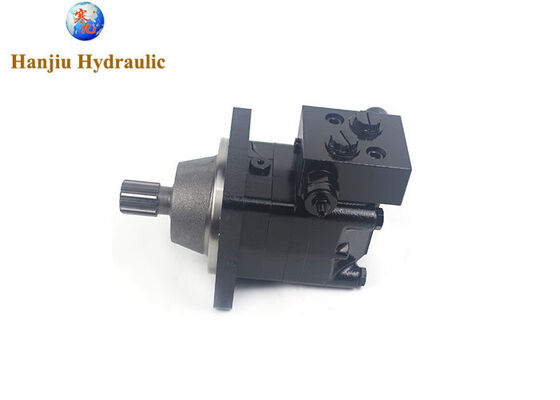

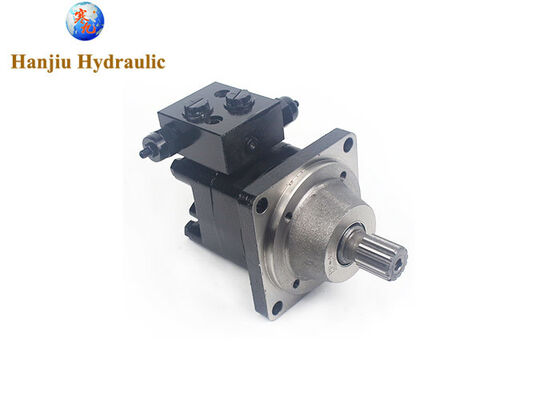

رمز النوع BMSY-100-W-FE-S& FYSD-15-S
تفاصيل:
الإزاحة: 100 سم مكعب
شفة: شفة العجلة
حجم العمود:عمود Ø31.75 ،مسنن مفتاح 14-DP12/24
حجم المنفذ: 7/8-14UNF
صمام FYSD
معدل التدفق: 60 لتر
نطاق الضغط: 15 ميجا باسكال
BMSY المواصفات الرئيسية:
| النوع | BMSY 80 |
BMSY 100 |
BMSY 125 |
BMSY 160 |
BMSY 200 |
BMSY 250 |
BMSY 315 |
BMSY 400 |
BMSY 475 |
|
| الإزاحة الهندسية (سم مكعب / دورة) |
80.6 | 100.8 | 125 | 157.2 | 200 | 252 | 314.5 | 370 | 475 | |
| السرعة القصوى (دورة في الدقيقة) | مستمر. | 800 | 748 | 600 | 470 | 375 | 300 | 240 | 185 | 155 |
| متقطع. | 988 | 900 | 720 | 560 | 450 | 360 | 280 | 225 | 185 | |
| أقصى عزم دوران (نيوتن متر) | مستمر. | 225 | 290 | 365 | 485 | 586 | 708 | 880 | 880 | 910 |
| متقطع. | 305 | 390 | 480 | 590 | 705 | 860 | 1000 | 980 | 990 | |
| أقصى خرج (كيلو واط) | مستمر. | 16 | 18 | 18 | 18.1 | 18.1 | 18 | 17 | 11 | 9 |
| متقطع. | 20 | 22 | 23 | 25 | 24 | 23.8 | 20.2 | 12 | 11 | |
| أقصى انخفاض في الضغط (ميجا باسكال) | مستمر. | 20.5 | 20.5 | 20.5 | 21 | 21 | 20 | 20 | 16 | 14 |
| متقطع. | 27.5 | 27.5 | 27.5 | 26 | 25 | 25 | 24 | 19 | 15 | |
| ذروة | 29.5 | 29.5 | 29.5 | 28 | 27 | 27 | 26 | 21 | 17.5 | |
| أقصى تدفق (لتر/دقيقة) | مستمر. | 65 | 75 | 75 | 75 | 75 | 75 | 75 | 75 | 75 |
| متقطع. | 80 | 90 | 90 | 90 | 90 | 90 | 90 | 90 | 90 | |
| أقصى ضغط دخل (ميجا باسكال) | مستمر. | 25 | 25 | 25 | 25 | 25 | 25 | 25 | 25 | 25 |
| متقطع. | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 30 | |
| الوزن (كجم) | 9.8 | 10 | 10.3 | 10.7 | 11.1 | 11.6 | 12.3 | 13.2 | 14.3 | |
* الضغط المستمر: أقصى قيمة لتشغيل المحرك بشكل مستمر.
* الضغط المتقطع: أقصى قيمة لتشغيل المحرك لمدة 6 ثوانٍ في الدقيقة.
* ضغط الذروة: أقصى قيمة لتشغيل المحرك لمدة 0.6 ثانية في الدقيقة
اتصل بأخصائي هيدروليكي أو HANJIU. حل جميع مشاكل المحركات الهيدروليكية الخاصة بك
يتبع تحديد محرك HANJIU OMS المداري الصحيح إجراء هندسي منهجي:
● الخطوة 1: حساب عزم الدوران المطلوب بما في ذلك عامل خدمة التطبيق (عادةً 1.5 إلى 2.0 لمعدات التعدين والبناء)
● الخطوة 2: تحديد ضغط العمل المتاح للنظام وتأكيد كفاية تصنيف ضغط المحرك
● الخطوة 3: حساب معدل التدفق الهيدروليكي المطلوب: Q = Vg x n / 1000 (لتر/دقيقة)
● الخطوة 4: التحقق من أن السرعة والتدفق والضغط المحسوبة تقع جميعها ضمن نطاق التشغيل المستمر للمحرك
● الخطوة 5: اختيار شفة التركيب (E2، E4، F6، W، E2B، SP، D، أو E)، نوع العمود (أسطواني، مسنن، أو مستدق)، وتكوين المنفذ
● الخطوة 6: تحديد مانع تسرب العمود (قياسي أو ضغط عالٍ HPS) بناءً على ضغط خط الإرجاع المتوقع
