سلسلة هانجيو OSPC

وحدات التوجيه أوربيترول

الورقة البيضاء التقنية

متوافق مع Danfoss OSPC | ON/OR/CN/LS | التكلفة الأمثل | التسليم السريع

شركة شيجياتشوانغ هانجيو للتكنولوجيا المحدودة | 2025

جدول المحتويات

ملخص تنفيذي 3

مقدمة لتكنولوجيا التوجيه Orbitrol 4

مبدأ تشغيل صمامات أوربيترول 4

المكونات الهيكلية والوظيفة 5

نظرة عامة على سلسلة HANJIU OSPC 6

نطاق المنتج: OSPC 40 إلى OSPC 500 6

مزايا التصميم الرئيسية على OSPB 7

تكوينات الدائرة الهيدروليكية 8

المواصفات الفنية الكاملة 10

OSPC 40 إلى OSPC 500 بيانات الأداء الكاملة 10

دليل اختيار نوع الدائرة 12

توافق دانفوس OSPC 13

13- تبادل الأبعاد

التحقق من الأداء 14

مجموعات الختم وقطع الغيار 15

التطبيقات عبر الصناعات 16

الآلات الزراعية 16

البناء ومناولة المواد 17

المركبات الصناعية والمتخصصة 17

إدارة أنسنة ودعم ما بعد البيع 18

تخفيض تكاليف الصيانة 18

توفر قطع الغيار والخدمة الفنية 19

الميزة التنافسية وعرض القيمة 20

قيادة السعر والأداء 20

سرعة التسليم وسلسلة التوريد العالمية 21

ضمان الجودة والشهادات 22

خاتمة 23

مراجع 24

ملخص تنفيذي

يعد نظام التوجيه الهيدروليكي أحد أكثر أنظمة السلامة أهمية في الآلات المتنقلة. تعمل وحدة التوجيه الأوربيترول، والتي يشار إليها أيضًا باسم صمام التوجيه الهيدروليكي بالكامل أو وحدة التحكم في التوجيه الهيدروستاتيكي، على تحويل الدوران الميكانيكي لعجلة القيادة إلى تدفق هيدروليكي يتم قياسه بدقة والذي يدفع أسطوانات التوجيه - مما يوفر تحكمًا سلسًا وسريع الاستجابة وموثوقًا في الاتجاه للمركبات التي تتراوح من آلات المرافق المدمجة إلى أكبر المعدات الزراعية ومعدات البناء. لقد أثبتت شركة HANJIU Technology نفسها كشركة مصنعة عالمية رائدة لوحدات التوجيه المدارية، حيث تقدم سلسلة OSPC مع إمكانية التبادل الوظيفي والأبعاد الكاملة مع خط إنتاج Danfoss OSPC.

يقدم هذا التقرير التقني وثائق هندسية شاملة لوحدات التوجيه المداري من سلسلة HANJIU OSPC، والتي تغطي جميع متغيرات الإزاحة الاثني عشر من OSPC 40 إلى OSPC 500، وجميع تكوينات الدوائر الهيدروليكية الأربعة: عدم تفاعل المركز المفتوح (ON)، تفاعل المركز المفتوح (OR)، المركز المغلق (CN)، واستشعار الحمل (LS). ويؤكد التحليل أن وحدات HANJIU OSPC تحقق دقة التوجيه، وقدرة الضغط، وعمر الخدمة المكافئ لنظيراتها من Danfoss OSPC، مع تقديم مزايا اقتصادية كبيرة من خلال الأسعار التنافسية، وفترات زمنية أقصر للتسليم، ونموذج خدمة ما بعد البيع متوافق مع البشر مصمم لتقليل نفقات الصيانة مدى الحياة.

تعمل سلسلة HANJIU OSPC على توسيع نطاق إزاحة التوجيه من 40 سم مكعب/دورة للمركبات الصغيرة ومعدات الحدائق إلى 500 سم مكعب/دورة لأكبر الجرارات الزراعية وآلات البناء الثقيلة. مع الحد الأقصى لتصنيفات ضغط العمل إلى 210 بار والحد الأقصى لضغط التوجيه إلى 175 بار، توفر سلسلة OSPC الهامش الهندسي المطلوب لتطبيقات التوجيه الأكثر تطلبًا. تضمن التكوينات الأربعة المميزة للدوائر الهيدروليكية المطابقة المثالية لأي بنية نظام هيدروليكي - بدءًا من دوائر مضخات التروس البسيطة ذات الإزاحة الثابتة وحتى أنظمة استشعار الحمل المتطورة - مما يوفر توجيهًا موفرًا للطاقة وسريع الاستجابة عبر مجموعة كاملة من المعدات المتنقلة.

مقدمة لتكنولوجيا التوجيه Orbitrol

تمثل وحدة التوجيه الأوربيترول إنجازًا بارزًا في الهندسة الهيدروليكية، حيث تدمج وظائف مضخة القياس، وصمام التحكم الاتجاهي، ومنظم التدفق ذي الأولوية داخل مبيت واحد مدمج. أدى هذا التكامل الأنيق إلى القضاء على السباكة الخارجية المعقدة، وتجميعات الصمامات المتعددة، وتحديات المزامنة الكامنة في تصميمات التوجيه الهيدروليكي السابقة، مما جعل الأوربيترول هو التقنية السائدة في مجال التوجيه المعزز للمركبات على الطرق الوعرة في جميع أنحاء العالم.

اسم "أوربيترول" مشتق من الحركة المدارية لمجموعة تروس جيروتور الداخلية التي تعمل كعنصر قياس دقيق. عندما يقوم المشغل بتدوير عجلة القيادة، تقوم آلية الصمام الداخلي - التي تتكون من جلبة وبكرة مصنوعة بدقة - بتوجيه السائل الهيدروليكي المضغوط من خلال مجموعة Gerotor وما بعده إلى منفذ أسطوانة التوجيه المناسب. تعمل عملية إزاحة Gerotor التي يتم التحكم فيها بدقة لكل دورة على إنشاء علاقة مباشرة يمكن التنبؤ بها بين دوران عجلة القيادة وشوط أسطوانة التوجيه، مما يخلق إحساسًا بديهيًا بالتوجيه الذي يطلبه المشغلون.

تحدد تسمية OSPC عامل شكل محدد ضمن عائلة منتجات أوربترول الأوسع، والتي تتميز بمظهر جسمها الأسطواني المدمج، وواجهة تركيب العمود المتكاملة، ونطاق الإزاحة الممتد الذي يبدأ بحجم صغير يبلغ 40 سم مكعب/دورة. تعتمد سلسلة OSPC من HANJIU Technology على عقود من الخبرة في التصنيع وتحسين التصميم المستمر لتقديم وحدات توجيه تلبي أو تتجاوز معايير الأداء التي وضعتها الشركات المصنعة للمعدات الأصلية في الصناعة.

مبدأ تشغيل صمامات أوربيترول

تعمل وحدة التوجيه المدارية HANJIU OSPC على مبدأ التوجيه الهيدروستاتيكي مغلق المركز، حيث تدمج ثلاثة عناصر وظيفية داخل مبيت مصنوع بدقة:

•مضخة قياس جيروتور:تعمل مجموعة التروس الداخلية - التي تتكون من دوار مداري بفصوص خارجية N وعضو ثابت بأسنان داخلية N+1 - على قياس حجم الزيت الهيدروليكي بدقة بما يتناسب بشكل مباشر مع دوران عجلة القيادة. تحدد إزاحة مجموعة Gerotor هذه (40 إلى 500 سم مكعب/دورة حسب الطراز) حجم الزيت الذي يتم تسليمه لكل دورة عجلة القيادة، مما يتحكم بشكل مباشر في حساسية التوجيه وعدد اللفات من القفل إلى القفل.

•صمام اتجاهي دوار:يقوم غلاف وبكرة صمام أرضي دقيق، مقترنان ميكانيكيًا بعمود إدخال عجلة القيادة، بتوجيه الزيت المضغوط إلى منفذ الأسطوانة المناسب أثناء إعادة زيت العادم إلى الخزان الهيدروليكي. في الوضع المحايد (المستقيم)، يحافظ الصمام على الحد الأدنى من انخفاض الضغط ومسارات التدفق المركزية. تعمل الإزاحة الزاوية لعجلة القيادة على فتح مسارات التدفق تدريجيًا إلى منفذ الأسطوانة المقابل مع دقة قياس تقاس بأجزاء من الدرجة.

•منظم التدفق ذو الأولوية:يضمن صمام الأولوية المتكامل أن يتلقى تدفق التوجيه إمدادًا تفضيليًا من المضخة الهيدروليكية، مما يحافظ على استجابة التوجيه المتسقة بغض النظر عن المتطلبات المتزامنة من الوظائف الهيدروليكية الأخرى مثل رفع اللودر، أو أدوات التحكم في المعدة، أو الدوائر المساعدة. يتم توجيه التدفق الزائد الذي يتجاوز متطلبات التوجيه بكفاءة إلى الدائرة الهيدروليكية المساعدة.

عندما يبدأ المشغل الدوران، يؤدي دوران عجلة القيادة إلى إزاحة بكرة الصمام بالنسبة إلى غلاف الصمام، مما يفتح مسار تدفق تم قياسه بدقة من مدخل الضغط عبر عنصر جيروتور إلى منفذ أسطوانة التوجيه النشط. يوفر Gerotor، الذي يتم تشغيله بواسطة أداة التوصيل الميكانيكية الداخلية، حجمًا تم قياسه بدقة من الزيت. في الوقت نفسه، يتدفق الزيت العائد من منفذ الأسطوانة المعاكس عبر الجيروتور ويخرج إلى الخزان الهيدروليكي. ويضمن ترتيب الحلقة المغلقة هذا أن موضع أسطوانة التوجيه يتناسب دائمًا بشكل مباشر مع إزاحة عجلة القيادة - بغض النظر عن الاختلافات في ضغط النظام، أو سرعة المحرك، أو التحميل الخارجي على العجلات الموجهة.

المكونات الهيكلية والوظيفة

تشتمل وحدة التوجيه من سلسلة HANJIU OSPC على مجموعات مكونات مصممة بدقة، تم تحسين كل منها لتحقيق أداء موثوق وعمر خدمة ممتد في بيئات الآلات المتنقلة كثيرة المتطلبات:

•الإسكان صمام الجسم:توفر سبائك الألومنيوم المصبوبة عالية الجودة (EN AC-AlSi10Mg(Fe) أو ما يعادلها) صلابة هيكلية خفيفة الوزن مع خصائص تصنيع ممتازة. تم شحذ التجاويف الداخلية لجلبة الصمام وغرفة جيروتور وعناصر التحكم في التدفق بدقة لتحمل حدود ±5 ميكرون، مما يضمن الختم المناسب والحد الأدنى من التسرب الداخلي.

•كم الصمام والبكرة:توفر المكونات الفولاذية الصلبة، والأرضية الدقيقة والمغطاة لتحقيق تشطيبات سطحية دون الميكرون والخلوصات الشعاعية التي يمكن التحكم فيها من 3 إلى 8 ميكرون، قياس التدفق الدقيق الذي يحدد جودة التوجيه. تم تحسين هندسة نقل الغلاف من خلال تحليل ديناميكيات الموائع الحسابية لتحقيق خصائص التدفق التدريجي مع الحد الأدنى من انتقالات الضغط.

•مجموعة قياس جيروتور:توفر مجموعة التروس الداخلية ذات المظهر الجانبي المحسن للأسنان قياسًا حجميًا دقيقًا بأقل قدر من الاحتكاك. بالنسبة لوحدات الإزاحة الأكبر حجمًا، يعمل تكوين Geroler الاختياري الذي يستخدم محامل إبرة في واجهة الجزء الدوار والعضو الثابت على تقليل خسائر الاحتكاك وتحسين الكفاءة الميكانيكية.

•الجمعية رمح الإدخال:تتوفر واجهة عجلة القيادة بتكوينات محزوزة قياسية (عادةً قطر 3/4 بوصة أو 1 بوصة مع عدد الأسنان القياسي في الصناعة)، مما ينقل عزم دوران دخل المشغل إلى آلية الصمام من خلال دعم المحمل الدقيق الذي يستوعب الطفو النهائي وعدم المحاذاة نصف القطرية.

•صمامات الأمان:تعمل صمامات التنفيس المدمجة عبر الخطوط على حماية دائرة التوجيه من طفرات الضغط الناتجة عن القوى الخارجية المطبقة على العجلات الموجهة - صدمات الطريق، أو تأثيرات الرصيف، أو عزم الدوران الذاتي - بينما تمنع صمامات الفحص الداخلية قفل ضغط الأسطوانة عند تحرير عجلة القيادة.

•نظام الختم:تحافظ الحلقات الدائرية وأختام العمود عالية الجودة من NBR أو Viton على السلامة الهيدروليكية عبر نطاق درجة حرارة التشغيل الكامل من -30 درجة مئوية إلى +100 درجة مئوية، مع مركبات مانعة للتسرب اختيارية منخفضة الحرارة مصنفة إلى -40 درجة مئوية لتطبيقات مناخ القطب الشمالي.

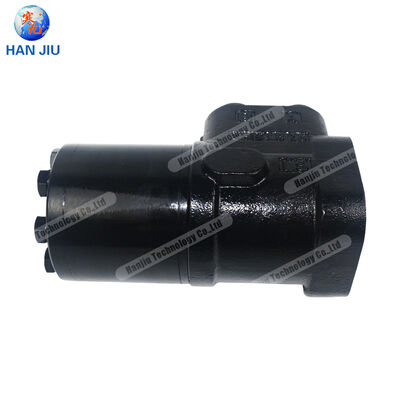

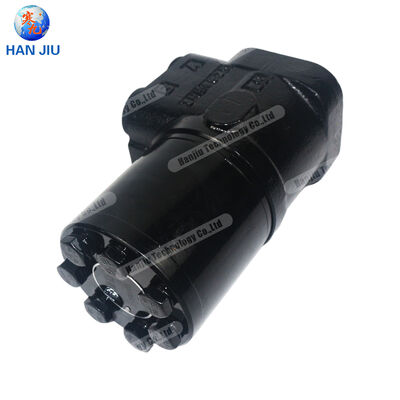

نظرة عامة على سلسلة HANJIU OSPC

تشتمل سلسلة HANJIU OSPC على اثني عشر نوعًا مختلفًا من الإزاحة - النطاق الأكثر شمولاً في الصناعة - كل منها متوفر في أربعة تكوينات للدوائر الهيدروليكية. توفر مصفوفة المنتج الشاملة هذه لمصممي أنظمة التوجيه مرونة غير مسبوقة لتحسين أداء التوجيه لأي تطبيق للآلات المتنقلة.

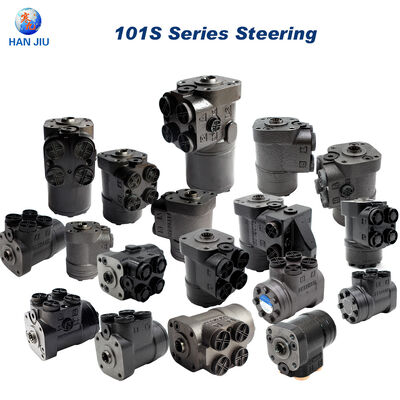

نطاق المنتج: OSPC 40 إلى OSPC 500

يشتمل خط إنتاج سلسلة HANJIU OSPC على اثني عشر نموذجًا للإزاحة، حيث يشير كل رقم طراز إلى إزاحة Gerotor الاسمية بالسنتيمتر المكعب لكل دورة:

•OSPC 40:الإزاحة 40 سم مكعب / دورة - نقطة الدخول فائقة الصغر لجرارات الحدائق الصغيرة، ومركبات الخدمات المدمجة، ومعدات ملاعب الجولف، والآلات المتخصصة للخدمة الخفيفة حيث يكون الحد الأدنى من جهد التوجيه والتحكم الدقيق في الأماكن الضيقة أمرًا بالغ الأهمية.

•OSPC 50:الإزاحة 50 سم مكعب / دورة - وحدة توجيه مدمجة للجرارات الصغيرة، والرافعات الصغيرة، ومركبات الصيانة البلدية التي تتطلب توجيهًا خفيفًا وسريع الاستجابة مع غلاف تركيب مدمج.

•OSPC 63:الإزاحة 63 سم مكعب/دورة — مثالية للجرارات الصغيرة والرافعات الشوكية الصغيرة ومركبات الخدمات حيث يعتبر التوجيه سريع الاستجابة والتعبئة المدمجة من أولويات التصميم.

•OSPC 80:الإزاحة 80 سم مكعب/دورة — الاختيار متعدد الاستخدامات متوسط ​​المدى للجرارات الزراعية المتوسطة، والجرافات ذات العجلات المدمجة، وماكينات المناولة، مما يوفر التوازن الأمثل لحساسية التوجيه وجهد المشغل المريح.

•أو إس بي سي 100:الإزاحة 100 سم مكعب/لفة — الإزاحة الأكثر تحديدًا على نطاق واسع للجرارات الزراعية القياسية التي تصل سعتها إلى 120 حصانًا، مما يوفر دقة توجيه متوافقة مع معايير الصناعة مع جهد مريح وخالي من التعب للمشغل.

•OSPC 125:الإزاحة 125 سم مكعب/لفة — مثالية للجرارات الزراعية الأكبر حجمًا في نطاق 120-180 حصانًا ومعدات البناء المتوسطة، مما يقلل من دوران عجلة القيادة من القفل إلى القفل لتحسين الإنتاجية.

•OSPC 160:الإزاحة 160 سم مكعب/لفة — توجيه للخدمة الشاقة للجرارات الكبيرة، والرافعات ذات العجلات الكبيرة، والرافعات الشوكية الثقيلة، حيث تعد معدلات تدفق التوجيه العالية وانخفاض عزم دوران دخل المشغل أمرًا ضروريًا.

•أو إس بي سي 200:الإزاحة 200 سم مكعب / دورة - توجيه عالي السعة للآلات الزراعية الكبيرة التي تزيد عن 180 حصان، ومعدات البناء الثقيلة، ومركبات مناولة المواد ذات السعة الكبيرة.

•أو إس بي سي 250:الإزاحة 250 سم مكعب/لفة — توجيه عالي التحمل لأكبر الجرارات، والشاحنات القلابة المفصلية، والمركبات الصناعية المتخصصة التي تتطلب أقصى سرعة توجيه.

•OSPC 315:الإزاحة 315 سم مكعب/دورة — وحدة قياسية ذات سعة قصوى لأكبر المعدات المتنقلة التي تتطلب الحد الأدنى من مدخلات عجلة القيادة لتحقيق أقصى قدر من الحركة المفصلية للتوجيه.

•أو إس بي سي 400:الإزاحة 400 سم مكعب/دورة — سعة عالية للغاية للمعدات الثقيلة المتخصصة وتطبيقات التوجيه المخصصة التي تتطلب معدلات تدفق توجيه عالية.

•أو إس بي سي 500:الإزاحة 500 سم مكعب/دورة — يوفر الطراز الرائد أقصى تدفق توجيهي لأكبر وأثقل الآلات القابلة للتوجيه في الصناعة، بما في ذلك شاحنات التعدين الكبيرة ومعدات نقل التربة الأولية.

مزايا التصميم الرئيسية على OSPB

في حين أن سلسلة HANJIU OSPC وOSPB تشترك في التكنولوجيا الداخلية وعمليات التصنيع المشتركة، فإن سلسلة OSPC تقدم العديد من تحسينات التصميم التي تجعلها الخيار المفضل للعديد من تطبيقات OEM وتطبيقات ما بعد البيع:

•نطاق النزوح الموسعة:تشتمل سلسلة OSPC على OSPC 40 - أصغر مدار إزاحة في النطاق القياسي للصناعة - مما يتيح التوجيه الهيدروليكي لأصغر المركبات متعددة الاستخدامات والمعدات المدمجة التي قد تتطلب حلول توجيه يدوية أو كهروهيدروليكية.

•ملف تعريف الجسم المضغوط:يتميز تصميم هيكل OSPC بمظهر أسطواني أكثر إحكاما قليلاً مقارنة بوحدات OSPB المكافئة، مما يوفر مرونة تركيب محسنة في المركبات ذات عبوات عمود التوجيه المحصورة.

•هندسة التدفق الأمثل:يؤدي تحسين ممرات التدفق الداخلي الموجهة بواسطة ديناميكيات الموائع الحسابية إلى تقليل انخفاض ضغط الموضع المحايد بنسبة 8-10% تقريبًا مقارنة بتصميمات الجيل السابق، مما يؤدي إلى تحسين كفاءة النظام الهيدروليكي بشكل عام.

•تكنولوجيا الختم المحسنة:تعمل هندسة أخدود الختم المتقدمة وتركيبات مركبات NBR/Viton الخاصة على إطالة عمر خدمة الختم بنسبة تصل إلى 35% في اختبار العمر المتسارع، مما يقلل من تكرار الصيانة والتكلفة الإجمالية للملكية.

•واجهة النقل الموحدة:تتميز سلسلة OSPC بترتيب منفذ موحد عبر جميع أنواع الإزاحة، مما يبسط تصميم النظام الهيدروليكي ويقلل عدد الخراطيم ومتغيرات التركيب المطلوبة لعائلات المعدات متعددة النماذج.

تكوينات الدائرة الهيدروليكية

يتوفر كل متغير إزاحة HANJIU OSPC في أربعة تكوينات مختلفة للدوائر الهيدروليكية، مما يتيح المطابقة الدقيقة لبنية النظام الهيدروليكي للمركبة:

تشغيل - مركز مفتوح، عدم التفاعل

يحافظ تكوين المركز المفتوح غير التفاعلي على مسار تدفق مفتوح عبر الصمام في الوضع المحايد (الأمام المستقيم)، مما يسمح بتدفق تدفق المضخة مع الحد الأدنى من انخفاض الضغط. عندما يتم تدوير عجلة القيادة، يقوم الصمام بإغلاق مسار المركز المفتوح تدريجيًا بينما يفتح في نفس الوقت مسار القياس لأسطوانات التوجيه. ويعني تصنيف "عدم التفاعل" أن القوى الخارجية المؤثرة على عجلات التوجيه - من مخالفات الطريق أو العوائق أو عزم الدوران الذاتي للإطارات - لا تنتقل مرة أخرى إلى عجلة القيادة.

يوفر هذا التكوين تجربة المشغل الأكثر راحة من خلال التخلص من ارتداد عجلة القيادة، مما يجعلها الخيار المفضل للجرارات الزراعية، والرافعات ذات العجلات، والرافعات الشوكية، والمعدات المماثلة حيث يقضي المشغلون فترات طويلة في الكابينة. تتوافق دائرة ON تمامًا مع مضخات التروس ذات الإزاحة الثابتة وتمثل بنية نظام التوجيه الأكثر فعالية من حيث التكلفة.

أو - المركز المفتوح، التفاعل

يوفر تكوين رد الفعل المركزي المفتوح ردود فعل ميكانيكية مباشرة من العجلات الموجهة إلى عجلة القيادة من خلال أداة التوصيل الداخلية لمجموعة Gerotor. تسمح هذه الملاحظات للمشغل باستشعار ظروف الطريق، وحدود التصاق الإطارات، وأحمال التوجيه - وهي معلومات يمكنها تحسين السلامة والتحكم أثناء التشغيل عالي السرعة.

يُفضل تكوين OR في مركبات الطرق، وجرارات النقل الزراعية عالية السرعة، وبعض التطبيقات الصناعية حيث يستفيد المشغل من ردود فعل التوجيه اللمسية. ومع ذلك، فإن خاصية رد الفعل تنقل أيضًا صدمة الطريق إلى يدي المشغل، مما قد يقلل من الراحة أثناء التشغيل الممتد على الأراضي الوعرة.

CN - مركز مغلق

تم تصميم تكوين المركز المغلق للاستخدام مع مضخات المكبس متغيرة الإزاحة والمزودة بتحكم معوض الضغط. في الوضع المحايد، يمنع الصمام كل التدفق عبر وحدة التوجيه، مما يحافظ على المضخة عند ضغط احتياطي منخفض (عادةً 15-25 بار). يفتح مدخل التوجيه الصمام ليطلب التدفق من المضخة، والتي تستجيب بزيادة الإزاحة لتوفير تدفق التوجيه المطلوب.

تمنع دائرة CN التدفق المستمر عبر وحدة التوجيه عند السير بشكل مستقيم، مما يقلل بشكل كبير من استهلاك الطاقة وتسخين الزيت الهيدروليكي مقارنة بالأنظمة مفتوحة المركز. يتم تحديد هذا التكوين بشكل متزايد في المعدات الحديثة حيث تعد كفاءة استهلاك الوقود وتقليل الانبعاثات والإدارة الحرارية من أولويات التصميم. تتطلب دائرة CN مضخة ذات إزاحة متغيرة متوافقة وهي غير مناسبة لتركيبات المضخات ذات الإزاحة الثابتة.

LS - استشعار الحمل

يمثل تكوين استشعار الحمل بنية دائرة التوجيه الأكثر تقدمًا وكفاءة في استخدام الطاقة. بالإضافة إلى وظيفة المنع المركزي المغلق، يقوم صمام LS بتوليد إشارة استشعار الحمل - استجابة ضغط تتناسب مع متطلبات التوجيه اللحظية - التي تتحكم في مضخة استشعار الحمل. تضمن هذه الإشارة أن المضخة توفر بدقة التدفق والضغط المطلوب لتلبية متطلبات التوجيه الحالية، مما يقلل من هدر الطاقة إلى الحد الأدنى النظري.

يوفر تكوين LS فائدة إضافية تتمثل في الحفاظ على سرعة توجيه وإحساس متسقين تمامًا بغض النظر عن اختلافات عدد دورات المحرك في الدقيقة، أو المتطلبات الهيدروليكية المتزامنة من الوظائف الأخرى، أو التغييرات في حمل التوجيه. مع زيادة مقاومة التوجيه — المنعطفات الضيقة، والتضاريس الناعمة، والمعدات المحملة بكثافة — يعمل نظام استشعار الحمل تلقائيًا على زيادة خرج المضخة للحفاظ على أداء توجيه موحد. تعتبر دائرة LS هي المواصفات المفضلة للمعدات المتميزة حيث تعد جودة التوجيه وكفاءة الطاقة من أهداف التصميم الأساسية.

المواصفات الفنية الكاملة

تم تجميع بيانات الأداء الشاملة التالية من اختبار التحقق من صحة الإنتاج الذي تم إجراؤه وفقًا لمعيار ISO 4925 وبروتوكولات اختبار أوربترول القياسية الصناعية. تمثل جميع القيم متوسطات إحصائية من اختبار عينة الإنتاج باستخدام الزيت الهيدروليكي ذو الأساس المعدني (ISO VG 46) عند درجة حرارة تشغيل ثابتة تبلغ 50 درجة مئوية.

OSPC 40 إلى OSPC 500 — بيانات الأداء الكاملة

يعرض الجدول 1 مصفوفة المواصفات الفنية الكاملة لمتغيرات وحدة التوجيه المدارية من سلسلة HANJIU OSPC. تنطبق التقييمات المستمرة على التشغيل المستمر للخدمة؛ تنطبق التصنيفات المتقطعة على ما لا يزيد عن 10% من كل دقيقة تشغيل.

الجدول 1: المواصفات الفنية الكاملة لسلسلة HANJIU OSPC

تشمل الملاحظات الرئيسية من مصفوفة المواصفات ما يلي: (1) تمتد سلسلة OSPC من الطراز المدمج للغاية الذي يبلغ 40 سم مكعب/دورة إلى الطراز الرائد في الصناعة الذي يبلغ 500 سم مكعب/دورة، مما يوفر تغطية الإزاحة الأكثر شمولاً المتاحة؛ (2) أقصى ضغط عمل يبلغ 210 بار وأقصى ضغط توجيه يبلغ 175 بارًا يوفران قدرة كافية لتطبيقات التوجيه الأكثر تطلبًا؛ (3) عزم دوران الإدخال يتراوح من 1.2 نيوتن متر (OSPC 40) إلى 3.5 نيوتن متر (OSPC 500) يضمن جهد توجيه مريح عبر جميع أحجام المركبات؛ (4) يستوعب نطاق صمامات التنفيس الممتدة (35-175 بارًا) متطلبات أحمال التوجيه المتنوعة عبر مجموعة المنتجات.

دليل اختيار نوع الدائرة

يعتمد اختيار تكوين الدائرة الهيدروليكية المناسب على نوع مضخة السيارة ومتطلبات أداء التوجيه وأولويات كفاءة الطاقة. يوفر الجدول 2 مرجع اختيار منظم:

الجدول 2: دليل اختيار تكوين دائرة HANJIU OSPC

توافق دانفوس OSPC

تحقق سلسلة HANJIU OSPC إمكانية التبادل الجسدي والوظيفي الكامل مع وحدات التوجيه المدارية من سلسلة Danfoss OSPC. تشمل إمكانية التبادل هذه جميع أنواع الإزاحة الاثني عشر وجميع تكوينات الدوائر الأربع، مما يوفر لمصنعي المعدات الأصلية ومتاجر خدمات ما بعد البيع مصدرًا بديلاً متوافقًا تمامًا لإمداد وحدة التوجيه.

إمكانية تبادل الأبعاد

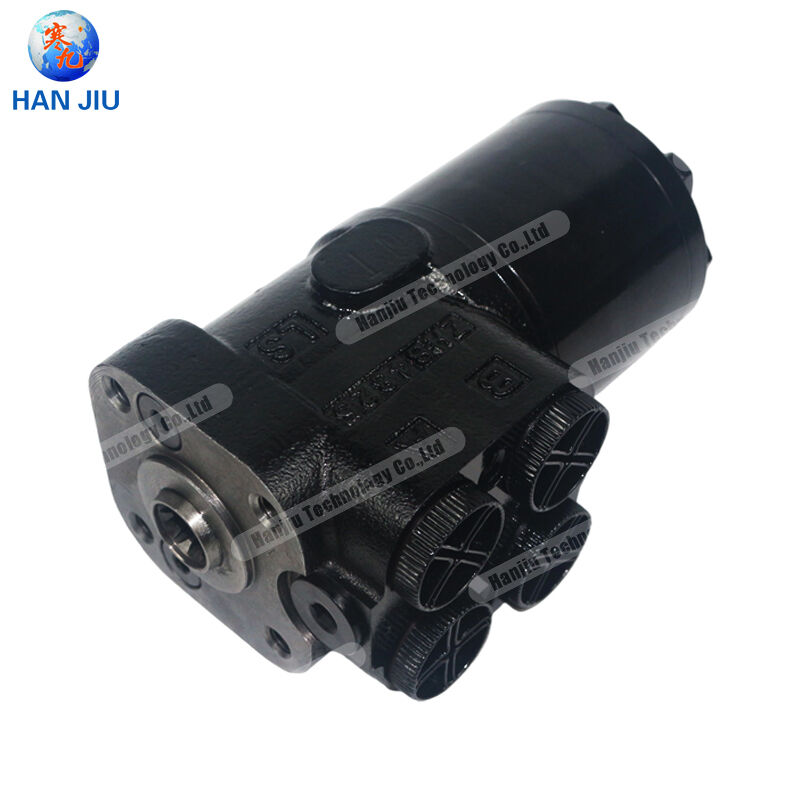

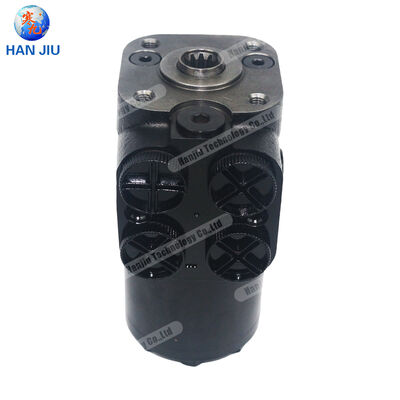

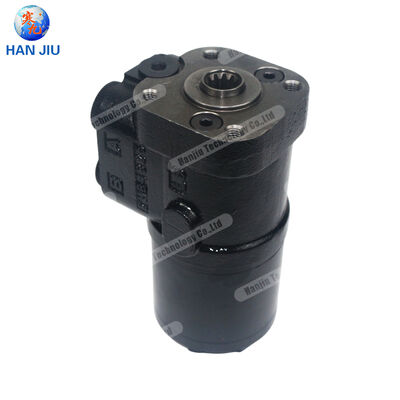

تتوافق واجهات التركيب والتوصيل المهمة مع مواصفات Danfoss OSPC، مما يتيح الاستبدال المباشر دون تعديل أعمدة التوجيه أو السباكة الهيدروليكية أو هيكل السيارة:

•واجهة التركيب:شفة قياسية بأربعة مسامير بقطر دليلي 31.75 مم ومسامير تثبيت M6 على دائرة مسمار مقاس 50.8 مم - مطابقة لتكوين Danfoss OSPC عبر جميع متغيرات الإزاحة.

•رمح الإدخال:خيارات عمود التوجيه المتوافقة مع معايير الصناعة، بما في ذلك أعمدة محزوزة بقطر 3/4 بوصة و1 بوصة (أعداد أسنان مختلفة)، وأعمدة مفاتيح خشبية، وتكوينات مدببة تتطابق مع عروض Danfoss للتوافق المباشر.

•تكوين المنفذ:ترتيب المنافذ القياسي P (الضغط)، T (الخزان)، L/R (الأسطوانة) مع خيوط M18×1.5 أو 3/8-16 UNF، تم وضعها بشكل مماثل لوحدات Danfoss OSPC للاتصال الهيدروليكي السلس.

•المغلف الإجمالي:يتوافق قطر الجسم وارتفاع الشفة وامتداد العمود والطول الإجمالي مع مواصفات Danfoss OSPC في حدود ±0.3 مم، مما يضمن عدم التداخل في تطبيقات الاستبدال.

•منفذ إشارة LS:تشتمل وحدات تكوين استشعار الحمل على منفذ إشارة LS في موضع واتجاه مماثلين لوحدات Danfoss OSPC-LS، مما يتيح الاتصال المباشر بعناصر التحكم في مضخة استشعار الحمل دون تركيبات المحول.

التحقق من صحة الأداء

يؤكد الاختبار المستقل تكافؤ الأداء بين وحدات التوجيه المداري من سلسلة HANJIU وDanfoss OSPC. تشمل المعلمات الرئيسية التي تم التحقق منها ما يلي:

•دقة القياس:الإزاحة الحجمية ضمن ±3% من القيمة الاسمية عبر نطاق ضغط التشغيل ودرجة الحرارة الكامل، بما يتوافق مع تفاوتات إنتاج Danfoss.

•خصائص الصمام:يتوافق انخفاض الضغط المحايد وتطور التدفق وخطية القياس مع مواصفات Danfoss ضمن حالة عدم اليقين في قياس الاختبار.

•سلامة الضغط:تم اختبار جميع الطرازات هيكليًا حتى 1.5× الحد الأقصى لضغط العمل (315 بار) دون أي عطل، بما يتوافق مع هوامش السلامة الخاصة بشركة Danfoss.

•جهد التوجيه:تقع خصائص عزم الدوران المدخل (الانفصال، والجري، وعزم الدوران المتدرج) ضمن نطاقات مواصفات Danfoss، مما يضمن شعورًا مكافئًا بالتوجيه.

•متانة:يؤكد اختبار الحياة المتسارع إلى 2 مليون دورة توجيه سلامة الختم، ومعدلات التآكل، والاحتفاظ بدقة القياس بما يعادل بيانات Danfoss المنشورة.

مجموعات الختم وقطع الغيار

مجموعات ختم الإصلاح الكاملة لوحدات التوجيه من سلسلة HANJIU OSPC ترجع مباشرة إلى أرقام أجزاء Danfoss. تتضمن مجموعة الختم (المقابلة لـ Danfoss 151B0124 لتكوين NBR القياسي) جميع الحلقات O وأختام العمود وأختام مبيت Gerotor وحشيات جسم الصمام اللازمة لتجديد الوحدة بالكامل.

يتم تخزين مكونات الخدمة الفردية — مجموعات Gerotor، وأكمام الصمامات، وبكرات الصمامات، وتجميعات عمود الإدخال، وخراطيش صمامات الفحص — كأجزاء أصلية من HANJIU مع شهادة الأبعاد الكاملة. يتيح بناء OSPC المعياري الإصلاح على مستوى المكونات، مما يقلل من تكاليف الإصلاح النموذجية بنسبة 60-70% مقارنة باستبدال الوحدة بالكامل.

التطبيقات عبر الصناعات

تعمل وحدات التوجيه المداري من سلسلة HANJIU OSPC بمثابة قلب التحكم في التوجيه عبر مجموعة واسعة من الآلات المتنقلة في أسواق المركبات الزراعية والبناء والصناعية والمتخصصة في جميع أنحاء العالم.

الآلات الزراعية

تمثل المعدات الزراعية أكبر سوق لوحدات التوجيه المدارية، مع سلسلة HANJIU OSPC المحددة عبر مجموعة كاملة من الآلات الزراعية بدءًا من الأدوات المدمجة وحتى أكبر المعدات الميدانية الأولية:

•الجرارات المدمجة وجرارات الحدائق:توفر وحدات OSPC 40-63 توجيهًا بأطراف الأصابع للجرارات التي تصل قوتها إلى 50 حصانًا، مع تكوين عدم التفاعل مما يضمن راحة المشغل أثناء العمليات الميدانية الممتدة.

•الجرارات متوسطة المدى:تعد وحدات OSPC 80-125 هي المعيار الصناعي للجرارات في نطاق 50-180 حصان، مما يوفر التوازن الأمثل بين دقة التوجيه وجهد المشغل المريح.

•الجرارات الكبيرة ذات المحاصيل الصفية والمفصلية:تخدم وحدات OSPC 160-250 أكبر الجرارات الزراعية (180-400+ حصان)، مما يوفر استجابة توجيه سريعة مع الحد الأدنى من دخل العجلة.

•آلات الحصاد والرشاشات ذاتية الدفع:توفر وحدات OSPC 100-200 مع تكوين LS الاختياري التوجيه الدقيق والسريع الاستجابة المطلوب لحصاد المحاصيل الدقيق والتطبيقات الكيميائية.

•المعدات الزراعية المتخصصة:تستخدم جرارات الكروم، وآلات البساتين، وحصادات قصب السكر، وجامعي القطن وحدات OSPC 63-160 المصممة وفقًا لمتطلبات هندسة التوجيه الخاصة بهم.

البناء ومعالجة المواد

تُخضع معدات البناء ومناولة المواد أنظمة التوجيه لأحمال صدمات شديدة، والتشغيل المستمر، والبيئات القاسية. تُظهر سلسلة HANJIU OSPC موثوقية مثبتة في:

•اللوادر ذات العجلات:تتعامل وحدات OSPC 100-200 مع أحمال التوجيه الثقيلة للرافعات الأمامية بقدرة تتراوح من 1 إلى 10 طن، مع حماية تنفيس عبر الخطوط ضد تأثير الرصيف وقوى الحفر.

•الرافعات الشوكية:توفر وحدات OSPC 63-125 توجيهًا دقيقًا للرافعات الشوكية للمستودعات والساحات (1.5-16 طن)، حيث تؤثر القدرة على المناورة في الأماكن الضيقة بشكل مباشر على الإنتاجية.

•اللوادر ذات المحراث الخلفي:تدير وحدات OSPC 100-160 متطلبات التوجيه ذات الوضع المزدوج - السفر السريع على الطريق والقدرة على المناورة الدقيقة في موقع العمل.

•اللوادر المجنزرة ذات التوجيه الانزلاقي والمدمجة:تتحكم وحدات OSPC 80-125 في العجلات التي تعمل بالهيدروستاتيكي أو محركات الجنزير مع إمكانية عكس الاتجاه السريع.

•المناولة:توفر وحدات OSPC 100-160 تتبعًا ثابتًا للأمام بشكل مستقيم وانعطاف سريع الاستجابة عبر تضاريس متنوعة عند ارتفاع الحمل الكامل.

•الشاحنات القلابة المفصلية:تدير وحدات OSPC 200-315 أحمال التوجيه العالية للشاحنات المفصلية الكبيرة (25-60 طنًا) في مواقع البناء والتعدين الوعرة.

المركبات الصناعية والمتخصصة

إلى جانب الأسواق الزراعية والبناء التقليدية، تخدم وحدات التوجيه HANJIU OSPC تطبيقات صناعية ومتخصصة متنوعة:

•مركبات التعدين تحت الأرض:تستخدم اللوادر الصغيرة وناقلات الأفراد ومركبات الخدمات في عمليات التعدين وحدات OSPC 100-200 للتوجيه الموثوق به في البيئات المحصورة والمتربة تحت الأرض.

•معدات الدعم الأرضي بالمطار:تستخدم قاطرات الطائرات ورافعات الأمتعة وشاحنات تقديم الطعام وجرارات الدفع وحدات OSPC 80-160 للمناورة الدقيقة منخفضة السرعة.

•المعدات البحرية ومعدات الموانئ:تحدد الرافعات الشوكية البحرية، ورافعات الرصيف، والناقلات المتداخلة، وناقلات أحواض بناء السفن وحدات OSPC المقاومة للتآكل لبيئات رش الملح.

•صيانة الطرق والمركبات البلدية:تستخدم سيارات كنس الشوارع، ومحاريث الثلج، وممهدات الطرق، ومركبات صيانة المرافق، وشاحنات جمع النفايات وحدات OSPC 100-200 للتوجيه الموثوق به في جميع الأحوال الجوية.

•معدات صيانة السكك الحديدية:تستخدم مركبات صيانة المسار، ومطاحن السكك الحديدية، وآلات الدك، ومركبات السكك الحديدية وحدات OSPC 125-250 للتوجيه ثنائي الوضع.

إدارة أنسنة ودعم ما بعد البيع

تضع فلسفة الإدارة الإنسانية لشركة HANJIU Technology النجاح التشغيلي للعملاء في مركز كل قرار تجاري. ويمتد هذا الالتزام عبر دورة حياة وحدة التوجيه الكاملة - بدءًا من الاستشارة حول التطبيق وحتى عقود من التشغيل الميداني الموثوق - مع هدف واضح يتمثل في تقليل التكلفة الإجمالية للملكية وزيادة وقت تشغيل المعدات إلى الحد الأقصى.

تخفيض تكاليف الصيانة

في الآلات المتنقلة حيث يؤثر التوقف بشكل مباشر على الإيرادات والإنتاجية الموسمية، تؤثر استراتيجية الصيانة بشكل كبير على التكلفة الإجمالية للملكية. تتناول HANJIU كل عنصر من عناصر التكلفة:

•برامج الصيانة التنبؤية:جداول صيانة مخصصة بناءً على ساعات التشغيل، والشدة البيئية، وتحليل حالة الزيت الهيدروليكي. يؤدي استبدال الختم في الوقت المناسب إلى منع حدوث أعطال غير متوقعة مع تجنب الصيانة غير الضرورية للمكونات مع عمر الخدمة المتبقي.

•مجموعات الختم الاقتصادية:مجموعات ختم الإصلاح الشاملة لـ OSPC بسعر 55-65% من سعر مجموعة Danfoss المكافئة، مما يقلل بشكل مباشر من أكبر تكلفة صيانة متكررة لمشغلي الآلات المجهزة بالأوربيترول.

•إمكانية إصلاح المكونات:يتيح تصميم OSPC المعياري إصلاحًا اقتصاديًا على مستوى المكونات - استبدال مجموعات Gerotor الفردية أو مكبات الصمامات أو أختام العمود بدلاً من الوحدات الكاملة - مما يقلل تكاليف الإصلاح بنسبة 60-70%.

•تحسين النظام الهيدروليكي:توفر HANJIU إرشادات فنية مجانية حول اختيار السوائل الهيدروليكية، ومواصفات الترشيح (أكواد النظافة ISO 4406)، وتفسير تحليل الزيت لزيادة عمر خدمة وحدة التوجيه إلى أقصى حد. يمكن للإدارة السليمة للسوائل إطالة عمر الختم بنسبة تصل إلى 50%.

توفر قطع الغيار والخدمة الفنية

تحتفظ HANJIU بمخزون كبير من الوحدات الكاملة لسلسلة OSPC وجميع أجزاء الخدمة في مراكز التوزيع ذات الموقع الاستراتيجي في جميع أنحاء آسيا وأوروبا والشرق الأوسط وأفريقيا وأمريكا الشمالية وأمريكا الجنوبية. يتيح هذا المخزون العالمي تلبية طلبات قطع الغيار القياسية خلال 24-48 ساعة لمعظم المراكز الصناعية الكبرى في جميع أنحاء العالم.

تشمل خدمات الدعم الفني الاستشارات الهندسية للتطبيقات والمساعدة في استكشاف الأخطاء وإصلاحها ومعالجة مطالبات الضمان وتحليل الأعطال من خلال مراكز الدعم الإقليمية التي يعمل بها متخصصون هيدروليكيون. تتوفر الوثائق الفنية - أدلة التثبيت، والخطط الهيدروليكية، والمخططات الانسيابية لاستكشاف الأخطاء وإصلاحها، ونماذج STEP ثلاثية الأبعاد، وبرامج تعليمية للإصلاح بالفيديو - من خلال بوابة HANJIU التقنية باللغات الإنجليزية والصينية والإسبانية والروسية والبرتغالية والعربية.

الميزة التنافسية وعرض القيمة

في السوق العالمية لوحدات التوجيه المدارية، تقدم تقنية HANJIU عرضًا ذا قيمة مختلفة يجمع بين التميز الهندسي المعتمد والمزايا الاقتصادية واللوجستية المقنعة.

قيادة السعر والأداء

يوضح تحليل السوق أن وحدات التوجيه من سلسلة HANJIU OSPC توفر وفورات في تكاليف الاستحواذ بنسبة 45-60% مقارنة بمكافئات Danfoss OSPC، اعتمادًا على المواصفات والتزام الحجم. تنجم ميزة التسعير هذه عن:

•تكامل التصنيع العمودي:يؤدي صب الألومنيوم داخليًا، والتصنيع باستخدام الحاسب الآلي الدقيق، وتصنيع وتجميع واختبار Gerotor إلى التخلص من هوامش الموردين المتوسطة ويضمن مراقبة الجودة الكاملة.

•تكنولوجيا الإنتاج المتقدمة:إن الاستثمار في مراكز التصنيع باستخدام الحاسب الآلي، ومعدات الطحن الدقيقة، وأنظمة التجميع الآلية، والبنية التحتية للاختبار المحوسبة يحقق كفاءة إنتاجية على مستوى عالمي.

•سلسلة التوريد الأمثل:تعمل الاتفاقيات طويلة الأجل مع موردي المواد الخام المعتمدين وإدارة المخزون الحديثة القائمة على تخطيط موارد المؤسسات (ERP) على تقليل تكاليف الشراء مع ضمان جودة المواد المتسقة.

•التوزيع الفعال:تعمل علاقات المصنع المباشرة مع الموزعين الإقليميين المعتمدين على التخلص من هوامش التوزيع متعددة المستويات، مما يحافظ على الأسعار التنافسية على كل مستوى من مستويات سلسلة التوريد.

يمكّن هذا الهيكل الاقتصادي شركة HANJIU من تقديم وحدات توجيه OSPC بأسعار أقل بكثير من نظيراتها من Danfoss مع الحفاظ على الجودة الهندسية المكافئة - وهو عرض قيمة مقنع بشكل خاص لمصنعي المعدات الأصلية الذين يدمجون التوجيه في معدات الإنتاج، ومشغلي الأساطيل المستأجرة، وموزعي خدمات ما بعد البيع في الاقتصادات النامية.

سرعة التسليم وسلسلة التوريد العالمية

تحتفظ HANJIU بقدرة إنتاجية سنوية تتجاوز 150,000 وحدة توجيه أوربترول، مع فترات تسليم قياسية تتراوح من 7 إلى 12 يوم عمل لتكوينات الكتالوج عبر جميع متغيرات الإزاحة الاثني عشر وأنواع الدوائر الأربعة. يلبي الإنتاج المعجل المتطلبات العاجلة مع التسليم في مدة قصيرة تصل إلى 3-5 أيام عمل.

توفر الشراكات اللوجستية العالمية مع وكلاء الشحن الدوليين المعتمدين خدمة توصيل موثوقة من الباب إلى الباب في جميع أنحاء العالم. تستخدم عبوات التصدير علب خشبية معتمدة من ISPM-15 مع حماية حاجز الرطوبة المحكم الغلق. يتم إعداد وثائق التصدير الكاملة - الفواتير التجارية، وقوائم التعبئة، وشهادات المنشأ، وإعلانات المطابقة CE، وشهادات الاختبار - داخليًا لمنع تأخير التخليص الجمركي.

بالنسبة لعملاء OEM ذوي الحجم الكبير، تقدم HANJIU برامج مخزون يديرها البائع (VMI) ومخزون الشحن مع وضع المخزون في مرافق العملاء أو بجوارها، مما يؤدي بشكل فعال إلى القضاء على مهلة التسليم للطلبات المتكررة.

ضمان الجودة والشهادات

تدير شركة HANJIU Technology نظامًا شاملاً لإدارة الجودة معتمدًا وفقًا لمعيار ISO 9001:2015، مع علامة CE لجميع وحدات سلسلة OSPC المقدمة إلى المنطقة الاقتصادية الأوروبية وشهادة ECE R79 لأنظمة التوجيه على المركبات التي تسير على الطريق. يشتمل برنامج الجودة على فحص المواد الواردة، والتحقق من الأبعاد أثناء العملية، واختبار وظيفي بنسبة 100% في نهاية الخط، وأخذ عينات إحصائية للتحقق من المتانة الممتدة.

تخضع كل وحدة توجيه HANJIU OSPC لاختبار إنتاج إلزامي بنسبة 100%: (1) انخفاض ضغط الموضع المحايد عند التدفق المقدر؛ (2) دقة القياس عند نقاط التدفق والضغط المتعددة؛ (3) قياس عزم الدوران المدخلات؛ (4) ضغط تكسير صمام التنفيس عبر الخطوط؛ (5) التسرب الخارجي تحت الضغط الأقصى؛ (6) فحص وظيفة الصمام؛ (7) دقة إشارة استشعار الحمل (وحدات LS). يتم تسجيل بيانات الاختبار إلكترونيًا عن طريق الرقم التسلسلي لإمكانية التتبع الكامل، مع توفر الشهادات عند الطلب.

تتحقق شهادات المواد من توافق أغلفة الألومنيوم (EN AC-AlSi10Mg(Fe))، وفولاذ الصمام (سبائك فولاذية للأدوات)، ومادة Gerotor (سبائك فولاذية ذات تصلب دقيق)، ومركبات الختم (NBR 70 Shore A Standard، FKM/Viton اختياري). يتم إجراء التحليل المعدني التابع لجهة خارجية في المختبرات المعتمدة وفقًا لمعايير ISO 17025 كل ثلاثة أشهر للتحقق من صحة مراقبة الجودة الداخلية.

خاتمة

تمثل وحدات التوجيه المداري من سلسلة HANJIU OSPC حلاً ناضجًا تقنيًا ومقنعًا تجاريًا لتوجيه الطاقة الهيدروليكية عبر مجموعة كاملة من الآلات المتنقلة - بدءًا من المركبات متعددة الاستخدامات المدمجة وحتى أكبر المعدات الزراعية ومعدات البناء. توفر قابلية التبادل الكاملة مع نماذج Danfoss OSPC، والتي تم التحقق من صحتها من خلال تحليل الأبعاد الشامل واختبار الأداء المستقل والخدمة الميدانية الموثقة الشاملة، الثقة المطلوبة لمواصفات OEM واستبدال ما بعد البيع.

مع اثني عشر نوعًا مختلفًا من الإزاحة تتراوح من 40 إلى 500 سم مكعب/لفة - النطاق الأكثر شمولاً في الصناعة - وأربعة تكوينات للدوائر الهيدروليكية (ON، OR، CN، LS)، توفر سلسلة HANJIU OSPC لمصممي نظام التوجيه مرونة غير مسبوقة لتحسين أداء التوجيه لأي تطبيق. يوفر التكامل بين قياس Gerotor الدقيق وتصميم الصمام المتقدم وجودة التصنيع الصارمة دقة التوجيه والموثوقية وعمر الخدمة الذي تتطلبه المعدات المحمولة الحديثة.

بالإضافة إلى تسعير الاستحواذ بنسبة 45-60% أقل من بدائل OEM المحددة، ومواعيد التسليم التي يتم قياسها بالأيام بدلاً من الأشهر، وفلسفة خدمة ما بعد البيع المتوافقة مع البشر التي تركز على تقليل تكاليف الملكية مدى الحياة، تقدم سلسلة HANJIU OSPC عرض قيمة مقنعًا بشكل متزايد. مع تطور أسواق الآلات المتنقلة في جميع أنحاء العالم نحو كفاءة أكبر من حيث التكلفة دون المساس بالسلامة أو الأداء، تقف شركة HANJIU Technology كشريك استراتيجي مفضل لتوريد وحدة التوجيه أوربترول - مع استمرار الاستثمار في القدرة على التصنيع، وتعزيز نظام الجودة، والتوزيع العالمي مما يضمن تعزيز الميزة التنافسية في السنوات المقبلة.

مراجع

•حلول الطاقة دانفوس:المعلومات الفنية: وحدات التوجيه OSPC Orbitrol (المنشور رقم 520L0620).

•آيزو 4925:2020:مركبات الطرق - مواصفات سوائل الفرامل غير البترولية للأنظمة الهيدروليكية.

•اللجنة الاقتصادية لأوروبا R79:أحكام موحدة بشأن الموافقة على المركبات فيما يتعلق بمعدات التوجيه.

•آيزو 9001:2015:أنظمة إدارة الجودة - المتطلبات (مرجع شهادة HANJIU).

•آيزو 4406:2017:قدرة الموائع الهيدروليكية – الموائع – طريقة ترميز مستوى التلوث بالجسيمات الصلبة.

•كتالوج هانجيو الفني:وحدات التوجيه Orbitrol من سلسلة OSPC - مواصفات المنتج الكاملة، ورسومات الأبعاد، وأكواد الطلب، ومخططات الدوائر الهيدروليكية.

•نشرة هندسة التطبيقات HANJIU AE-2024-09:منهجية تحديد حجم وحدة التوجيه المدارية OSPC لتطبيقات المركبات الزراعية والبناء والصناعية.
