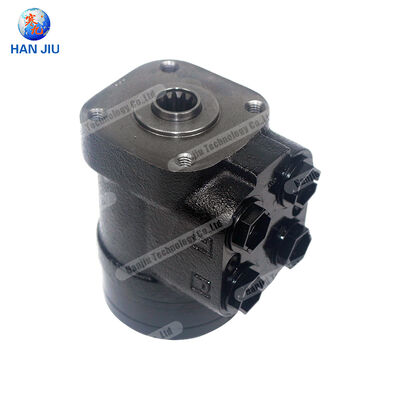

سلسلة هانجيو OSPB

وحدات التوجيه أوربيترول

الورقة البيضاء التقنية

متوافق مع دانفوس | ON/OR/CN/LS | التكلفة الأمثل | التسليم السريع

شركة شيجياتشوانغ هانجيو للتكنولوجيا المحدودة | 2025

جدول المحتويات

ملخص تنفيذي 3

مقدمة لتكنولوجيا التوجيه Orbitrol 4

مبدأ تشغيل صمامات أوربيترول 4

المكونات الهيكلية والوظيفة 5

نظرة عامة على سلسلة HANJIU OSPB 6

نطاق المنتج: OSPB 50 إلى OSPB 500 6

تكوينات الدائرة الهيدروليكية 7

المواصفات الفنية الكاملة 9

OSPB 50 إلى OSPB 500 بيانات الأداء الكاملة 9

دليل اختيار نوع الدائرة 11

التوافق مع دانفوس OSPB 12

إمكانية تبادل الأبعاد 12

التحقق من الأداء 13

مجموعات الختم وقطع الغيار 14

التطبيقات عبر الصناعات 15

الآلات الزراعية 15

البناء ومناولة المواد 16

المركبات الصناعية والبحرية 16

إدارة أنسنة ودعم ما بعد البيع 17

تخفيض تكاليف الصيانة 17

توفر قطع الغيار والخدمة الفنية 18

الميزة التنافسية وعرض القيمة 19

قيادة السعر والأداء 19

سرعة التسليم وسلسلة التوريد 20

ضمان الجودة والشهادات 21

خاتمة 22

مراجع 23

ملخص تنفيذي

يمثل التحكم في التوجيه الهيدروليكي أحد الأنظمة الوظيفية الأكثر أهمية في الآلات المتنقلة، مما يؤثر بشكل مباشر على سلامة المشغل، والإنتاجية، والقدرة على المناورة للمعدات. تعمل وحدة التوجيه الأوربيترول - المعروفة أيضًا باسم وحدة التحكم في التوجيه الهيدروستاتيكي أو صمام التوجيه الهيدروليكي بالكامل - كنظام عصبي مركزي لتوجيه الطاقة الهيدروليكية الحديثة، حيث تقوم بتحويل المدخلات الميكانيكية من عجلة القيادة إلى تدفق هيدروليكي يتم قياسه بدقة والذي يقوم بتشغيل أسطوانات التوجيه. لقد أثبتت تقنية HANJIU نفسها كشركة مصنعة رائدة لوحدات التوجيه المدارية، حيث تقدم سلسلة OSPB مع إمكانية التبادل الوظيفي والأبعاد الكاملة مع سلسلة Danfoss OSPB وOSPC.

يعرض هذا المستند التقني الفني وثائق هندسية شاملة لوحدات التوجيه المداري من سلسلة HANJIU OSPB، والتي تشمل جميع متغيرات الإزاحة الأحد عشر من OSPB 50 إلى OSPB 500، جنبًا إلى جنب مع مجموعة كاملة من تكوينات الدوائر الهيدروليكية بما في ذلك عدم التفاعل المركزي المفتوح (ON)، والتفاعل المركزي المفتوح (OR)، والمركز المغلق (CN)، واستشعار الحمل (LS). يوضح التحليل أن وحدات HANJIU OSPB تحقق دقة التوجيه، والقدرة على الضغط، والمتانة التشغيلية المكافئة لنظيراتها من Danfoss، في حين تقدم مزايا اقتصادية مقنعة من خلال الأسعار التنافسية، والتسليم السريع، وفلسفة الخدمة الإنسانية التي تركز على تقليل تكاليف الصيانة مدى الحياة.

تغطي سلسلة HANJIU OSPB نطاق إزاحة التوجيه من 50 سم³/لفة (مناسبة للمركبات متعددة الاستخدامات) إلى 500 سم³/لفة (لأكبر الآلات الزراعية وآلات البناء)، مع الحد الأقصى لتصنيفات ضغط العمل إلى 210 بار وقدرة ضغط التوجيه إلى 175 بار. أربعة تكوينات متميزة للدوائر الهيدروليكية تتيح المطابقة المثالية لأي نوع من المضخات - بدءًا من مضخات التروس ذات الإزاحة الثابتة وحتى أنظمة استشعار الحمل المعوضة للضغط - مما يضمن أداء توجيه موفر للطاقة وسريع الاستجابة عبر مجموعة كاملة من تطبيقات المعدات المتنقلة.

مقدمة لتكنولوجيا التوجيه Orbitrol

تم تحديد تطور أنظمة التوجيه الهيدروليكي للمركبات على الطرق الوعرة والآلات الصناعية من خلال تطوير وحدة التوجيه أوربترول - وهو جهاز مدمج مبتكر يدمج وظائف مضخة القياس، وصمام التحكم الاتجاهي، ومنظم التدفق ذي الأولوية داخل مبيت واحد مُصنع بدقة. يعمل هذا التكامل على التخلص من السباكة الخارجية المعقدة وتجميعات الصمامات المتعددة وتحديات المزامنة المرتبطة بتصميمات نظام التوجيه السابقة، مع توفير شعور توجيهي فائق واستجابة وموثوقية.

مصطلح "أوربيترول" مشتق من الحركة المدارية لمجموعة التروس الداخلية (آلية جيروتور أو جيرولر) التي تعمل بمثابة قلب وحدة التوجيه. عندما يقوم المشغل بإدارة عجلة القيادة، يقوم عمود الإدخال بتشغيل بكرة الصمام أو الجلبة التي توجه التدفق الهيدروليكي إلى أسطوانات التوجيه وتقوم في نفس الوقت بتشغيل عنصر قياس جيروتور. تحدد إزاحة Gerotor لكل دورة الحجم الدقيق للزيت الذي يتم تسليمه إلى أسطوانات التوجيه لكل دورة من عجلة القيادة، مما يخلق علاقة مباشرة يمكن التنبؤ بها بين موضع العجلة ومفصلية السيارة - وهي الخاصية الأساسية التي تحدد جودة التوجيه.

لقد استثمرت شركة HANJIU Technology بشكل كبير في قدرات التصنيع الدقيقة المطلوبة لإنتاج وحدة التوجيه الأوربيترول، مع إدراك أن التفاوتات الصارمة وعمليات التصنيع المتخصصة وإجراءات التجميع الصارمة المتأصلة في هذه الأجهزة تمثل عائقًا تقنيًا كبيرًا أمام الدخول. تستفيد سلسلة OSPB الخاصة بالشركة من خلايا تصنيع Gerotor المخصصة، ومعدات الشحذ الدقيقة لتصنيع جسم الصمام، والبنية التحتية الشاملة لاختبار نهاية الخط المصممة خصيصًا للتحقق من صحة وحدة التوجيه.

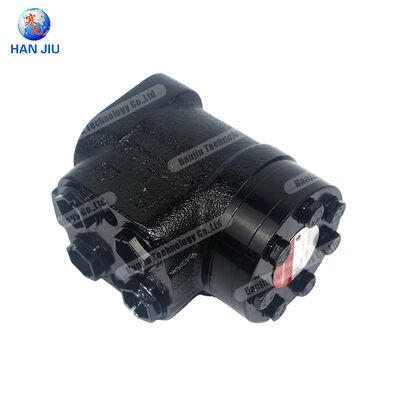

مبدأ تشغيل صمامات أوربيترول

تعمل وحدة التوجيه المدارية HANJIU OSPB على مبدأ التوجيه الهيدروستاتيكي مغلق المركز، حيث تدمج ثلاثة عناصر وظيفية أساسية داخل مبيت أحادي الكتلة مدمج:

•مضخة القياس (مجموعة جيرتور):تقوم مجموعة التروس الداخلية المزودة بالدوار الدوار والعضو الثابت بقياس حجم الزيت الهيدروليكي بدقة بما يتناسب مع دوران عجلة القيادة. تحدد الإزاحة الهندسية لمجموعة Gerotor هذه (50 إلى 500 سم مكعب/دورة حسب الطراز) حجم الزيت الذي يتم تسليمه لكل دورة عجلة القيادة - وهي معلمة مهمة تحدد حساسية التوجيه وعدد دورات العجلة من القفل إلى القفل.

•مجموعة الصمامات الدوارة:يقوم غلاف وبكرة الصمام المصنوعان بدقة، والمقترنان مباشرة بعمود إدخال عجلة القيادة، بتوجيه الزيت المضغوط إلى منفذ أسطوانة التوجيه المناسب أثناء إعادة زيت العادم إلى الخزان. في الوضع المحايد (الأمام المستقيم)، يحافظ الصمام على حالة مركزية مع الحد الأدنى من انخفاض الضغط، في حين أن الإزاحة الزاوية لعجلة القيادة تفتح تدريجياً مسارات التدفق إلى منفذ الأسطوانة المقابل.

•التحكم في التدفق ذو الأولوية:يضمن صمام الأولوية المتكامل حصول تدفق التوجيه على إمداد تفضيلي من مضخة النظام، مما يحافظ على استجابة التوجيه المتسقة بغض النظر عن المتطلبات المتزامنة من الوظائف الهيدروليكية الأخرى (رفع اللودر، والمكونات الهيدروليكية للمعدة، وما إلى ذلك). يتم توجيه التدفق الزائد الذي يتجاوز متطلبات التوجيه إلى الدائرة الهيدروليكية المساعدة.

عندما يبدأ المشغل الدوران، يؤدي دوران عجلة القيادة إلى إزاحة بكرة الصمام بالنسبة إلى غلاف الصمام، مما يفتح مسار التدفق من مدخل الضغط عبر عنصر قياس جيروتور إلى منفذ الأسطوانة المناسب. توفر مجموعة Gerotor، التي يتم تشغيلها بواسطة أداة التوصيل الميكانيكية بين مكونات الصمام، كمية محددة بدقة من الزيت إلى أسطوانة التوجيه. في الوقت نفسه، يتدفق الزيت العائد من منفذ الأسطوانة المعاكس عبر الجيروتور ويخرج إلى الخزان الهيدروليكي. ويضمن ترتيب الحلقة المغلقة هذا أن يكون موضع أسطوانة التوجيه متناسبًا دائمًا مع إزاحة عجلة القيادة، بغض النظر عن ضغط النظام أو تغيرات الحمل.

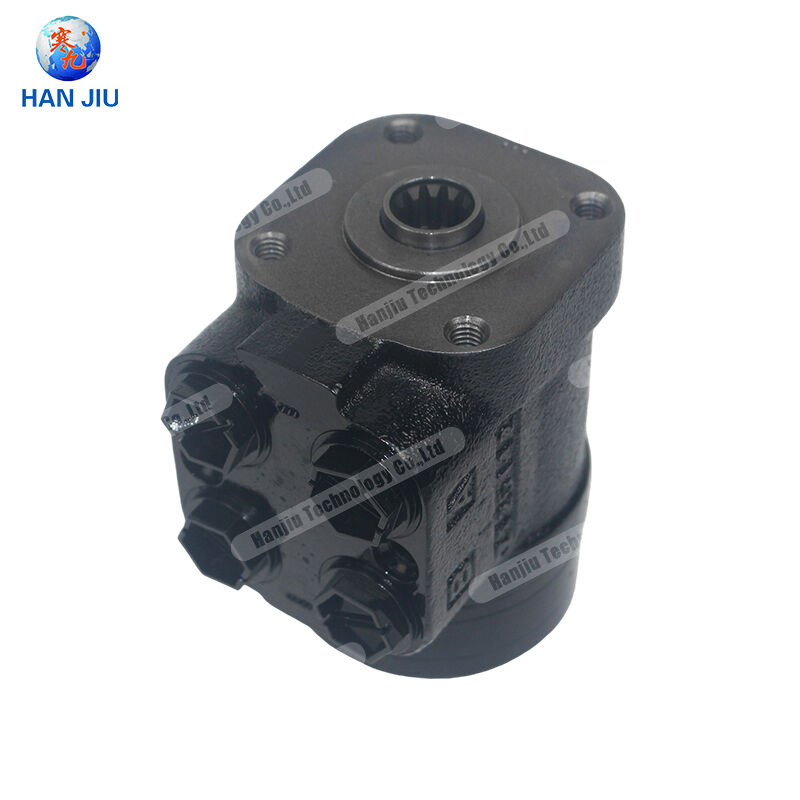

المكونات الهيكلية والوظيفة

تتألف وحدة التوجيه من سلسلة HANJIU OSPB من عدة مجموعات مكونات مصممة بدقة، تساهم كل منها في الأداء العام للجهاز وموثوقيته وعمر الخدمة:

•جسم الصمام (الإسكان):توفر سبائك الألومنيوم المصبوبة عالية الجودة (EN AC-AlSi10Mg(Fe) أو ما يعادلها) سلامة هيكلية خفيفة الوزن مع خصائص تصنيع ممتازة. يحتوي الغلاف على تجاويف مصقولة بدقة لجلبة الصمام، وغرفة Gerotor، ومكونات الصمام ذات الأولوية، مع تفاوتات تصل إلى ±5 ميكرون لضمان الختم المناسب والحد الأدنى من التسرب الداخلي.

•كم الصمام والبكرة:توفر المكونات الفولاذية الصلبة، الأرضية والمغطاة لتحقيق تشطيبات سطحية دون الميكرون والخلوص الشعاعي الدقيق (عادةً 3-8 ميكرون)، قياس التدفق الدقيق الذي يحدد جودة التوجيه. تحدد هندسة نقل الأكمام خصائص تقدم التدفق عند إدارة عجلة القيادة من المركز.

•مجموعة قياس جيرور/جيرولر:توفر مجموعة التروس الداخلية ذات المظهر الجانبي المحسّن للأسنان قياسًا دقيقًا للحجم مع الحد الأدنى من الاحتكاك والتآكل. يعمل متغير Geroler، الذي يستخدم محامل إبرة بين أسطح التلامس للعضو الدوار والجزء الثابت، على تقليل خسائر الاحتكاك وتحسين الكفاءة الميكانيكية - وهو أمر مهم بشكل خاص لوحدات الإزاحة الأكبر حجمًا.

•الجمعية رمح الإدخال:تعمل واجهة عجلة القيادة، المتوفرة مع فتحات عمود التوجيه القياسية (قطر 1 بوصة أو 3/4 بوصة عادةً مع أعداد مختلفة من الأسنان)، على نقل عزم دوران دخل المشغل إلى آلية الصمام مع استيعاب الطفو النهائي واختلال المحاذاة الشعاعية من خلال دعم المحمل الدقيق.

•فحص الصمامات وصمامات الإغاثة:تمنع صمامات الفحص الداخلية قفل ضغط الأسطوانة عند تحرير عجلة القيادة، بينما تحمي صمامات تخفيف الخطوط المتقاطعة دائرة التوجيه من ارتفاع الضغط الناجم عن القوى الخارجية المطبقة على العجلات الموجهة (صدمة الطريق، تأثير الرصيف، وما إلى ذلك).

•نظام الختم:تحافظ الحلقات الدائرية وأختام العمود عالية الجودة من NBR أو Viton على السلامة الهيدروليكية عبر نطاق درجة حرارة التشغيل الكامل (-30 درجة مئوية إلى +100 درجة مئوية)، مع مركبات مانعة للتسرب اختيارية منخفضة الحرارة لتطبيقات مناخ القطب الشمالي.

نظرة عامة على سلسلة HANJIU OSPB

تشتمل سلسلة HANJIU OSPB على أحد عشر نوعًا مختلفًا من الإزاحة، كل منها متاح في أربعة تكوينات للدوائر الهيدروليكية، مما يوفر مصفوفة حلول توجيه شاملة تلبي تقريبًا كل متطلبات توجيه الآلات المتنقلة بدءًا من المركبات متعددة الاستخدامات وحتى أكبر الجرارات الزراعية ومعدات البناء.

نطاق المنتج: OSPB 50 إلى OSPB 500

يشتمل خط إنتاج سلسلة HANJIU OSPB على نماذج الإزاحة الأحد عشر التالية، حيث يشير رقم كل طراز إلى إزاحة Gerotor الاسمية بالسنتيمتر المكعب لكل دورة:

•اوسبب 50:الإزاحة 50 سم مكعب / دورة - وحدة توجيه مدمجة للمركبات الصغيرة والرافعات الصغيرة وجرارات الحدائق وغيرها من التطبيقات الخفيفة التي تتطلب تحكمًا دقيقًا في التوجيه بأطراف الأصابع.

•أوسبب 63:الإزاحة 63 سم مكعب/لفة — مثالية للجرارات الصغيرة، والرافعات الشوكية الصغيرة، ومركبات الخدمات البلدية حيث يكون التوجيه سريع الاستجابة والإطار المدمج من الأولويات.

•اوسبب 80:الإزاحة 80 سم مكعب/دورة — خيار متوسط ​​المدى متعدد الاستخدامات للجرارات الزراعية المتوسطة، والرافعات ذات العجلات المدمجة، وماكينات المناولة عن بعد، مما يوازن بين جهد التوجيه ودوران العجلات من القفل إلى القفل.

•أوسبب 100:الإزاحة 100 سم مكعب/لفة — الإزاحة الأكثر شيوعًا للجرارات الزراعية القياسية التي تصل سعتها إلى 120 حصانًا، مما يوفر دقة توجيه ممتازة مع جهد مريح للمشغل.

•أوسبب 125:الإزاحة 125 سم مكعب/لفة — مثالية للجرارات الزراعية الأكبر حجمًا (120-180 حصانًا) ومعدات البناء المتوسطة التي تتطلب دورات أقل لعجلة القيادة من القفل إلى القفل.

•أوسبب 160:الإزاحة 160 سم مكعب/لفة — توجيه للخدمة الشاقة للجرارات الكبيرة، والرافعات ذات العجلات الكبيرة، والرافعات الشوكية الثقيلة حيث تكون سرعة التوجيه العالية وتقليل جهد المشغل أمرًا ضروريًا.

•اوسبب 200:الإزاحة 200 سم مكعب / دورة - وحدة توجيه عالية السعة للآلات الزراعية الكبيرة (180+ حصان)، ومعدات البناء الثقيلة، ومركبات مناولة المواد الكبيرة.

•أوسبب 250:الإزاحة 250 سم مكعب/لفة — توجيه عالي التحمل لأكبر الجرارات، والشاحنات القلابة المفصلية الكبيرة، والمركبات الصناعية المتخصصة.

•أوسبب 315:الإزاحة 315 سم مكعب/دورة — وحدة قياسية ذات سعة قصوى لأكبر المعدات المتنقلة التي تتطلب الحد الأدنى من مدخلات عجلة القيادة لتحقيق أقصى قدر من التعبير.

•اوسبب 400:الإزاحة 400 سم مكعب/دورة — سعة فائقة للمعدات الثقيلة المتخصصة وتطبيقات التوجيه المخصصة التي تتطلب سرعة توجيه قصوى.

•أوسبب 500:الإزاحة 500 سم مكعب/دورة — النموذج الرئيسي يوفر أقصى تدفق توجيه لأكبر وأثقل المعدات القابلة للتوجيه في الصناعة.

تكوينات الدائرة الهيدروليكية

يتوفر كل متغير إزاحة HANJIU OSPB في أربعة تكوينات مختلفة للدوائر الهيدروليكية، مما يتيح المطابقة المثالية لبنية النظام الهيدروليكي للمركبة:

تشغيل - مركز مفتوح، عدم التفاعل

يعد تكوين المركز المفتوح غير التفاعلي أكثر أنواع الدوائر تطبيقًا على نطاق واسع، خاصة في المعدات الزراعية ومعدات البناء. في تكوين التشغيل، يحتفظ الصمام الداخلي بمسار مركزي مفتوح في الوضع المحايد، مما يسمح لتدفق المضخة بالمرور عبر وحدة التوجيه مع أدنى انخفاض في الضغط قبل العودة إلى الخزان الهيدروليكي. عندما يتم تدوير عجلة القيادة، يقوم الصمام بإغلاق مسار المركز المفتوح تدريجيًا بينما يفتح في نفس الوقت مسار القياس لأسطوانات التوجيه. تعني خاصية "عدم رد الفعل" أن القوى الخارجية المطبقة على عجلات التوجيه (من مخالفات الطريق أو العوائق أو ميول الانحياز الذاتي) لا تنتقل مرة أخرى إلى عجلة القيادة. يوفر هذا العزل تجربة مريحة للمشغل من خلال منع ارتداد عجلة القيادة، وهو التكوين المفضل لمعظم تطبيقات الطرق الوعرة.

تتوافق دائرة ON عالميًا مع مضخات التروس ذات الإزاحة الثابتة وهي التكوين القياسي للجرارات والرافعات والرافعات الشوكية والمعدات المماثلة حيث تكون راحة المشغل هي الاعتبار الأساسي.

أو - المركز المفتوح، التفاعل

يوفر تكوين رد الفعل المركزي المفتوح مسارًا ميكانيكيًا مباشرًا لردود الفعل من عجلات التوجيه إلى عجلة القيادة، مما يسمح للمشغل "بالشعور" بظروف الطريق ومقاومة الإطارات من خلال عجلة القيادة. في تكوين OR، تقوم وصلة التغذية المرتدة (التي يتم تنفيذها عادةً من خلال أداة التوصيل الميكانيكية لمجموعة Gerotor) بنقل معلومات موضع أسطوانة التوجيه مرة أخرى إلى بكرة الصمام، مما يخلق تأثير متابع مؤازر حيث يتوافق موضع عجلة القيادة مباشرة مع زاوية عجلة القيادة.

يُفضل التوجيه من نوع رد الفعل في التطبيقات التي يستفيد فيها المشغل من ردود الفعل اللمسية فيما يتعلق بظروف الأرض والتصاق الإطارات، مثل النقل الزراعي عالي السرعة، ومركبات السير، وبعض شاحنات الرفع الصناعية. ومع ذلك، فإن تكوين OR ينقل صدمات الطريق إلى يدي المشغل ويكون عمومًا أقل راحة للتشغيل المستمر من متغير ON.

CN - مركز مغلق

تم تصميم تكوين المركز المغلق للاستخدام مع مضخات الإزاحة المتغيرة المعوضة للضغط (عادةً مضخات المكبس مع استشعار الحمل أو التحكم المعوض للضغط). في الوضع المحايد، يمنع الصمام كل التدفق عبر وحدة التوجيه، مما يحافظ على المضخة عند الضغط الاحتياطي (عادةً 15-25 بار). عند بدء التوجيه، يفتح الصمام ليطلب التدفق من المضخة، والتي تستجيب بزيادة الإزاحة لتوفير تدفق التوجيه المطلوب.

تمنع دائرة CN التدفق المستمر عبر وحدة التوجيه في الوضع المستقيم للأمام، مما يقلل من استهلاك الطاقة وتسخين الزيت الهيدروليكي مقارنة بالأنظمة مفتوحة المركز. يتم تحديد هذا التكوين بشكل متزايد في تصميمات المعدات الحديثة حيث تعتبر كفاءة استهلاك الوقود والإدارة الحرارية من الأولويات. تتطلب دائرة CN مضخة متوافقة مع الإزاحة المتغيرة وغير مناسبة لتركيبات المضخات ذات الإزاحة الثابتة.

LS - استشعار الحمل

يمثل تكوين استشعار الحمل نوع دائرة التوجيه الأكثر تقدمًا والأكثر كفاءة في استخدام الطاقة. بالإضافة إلى وظيفة الحجب المركزي المغلق في الوضع المحايد، يقوم صمام LS بتوليد إشارة استشعار الحمل (استجابة الضغط المتناسبة مع الطلب اللحظي لدائرة التوجيه) التي تتحكم في مضخة استشعار الحمل. وتضمن هذه الإشارة أن المضخة توفر بدقة التدفق والضغط المطلوب لتلبية متطلبات التوجيه الحالية - لا أكثر ولا أقل - مما يقلل من هدر الطاقة إلى الحد الأدنى النظري المطلق.

يوفر تكوين LS فائدة إضافية تتمثل في الحفاظ على سرعة التوجيه والشعور بها بغض النظر عن الاختلافات في عدد دورات المحرك في الدقيقة، أو المتطلبات الهيدروليكية المتزامنة من الوظائف الأخرى، أو التغييرات في حمل التوجيه. ومع زيادة حمل التوجيه (المنعطفات الضيقة، والأرض الناعمة، والمعدات الثقيلة)، يقوم نظام استشعار الحمل تلقائيًا بضبط خرج المضخة للحفاظ على أداء توجيه ثابت. تعتبر دائرة LS هي التكوين المفضل لتصميمات المعدات المتميزة حيث تكون جودة التوجيه وكفاءة الطاقة ذات أهمية قصوى.

المواصفات الفنية الكاملة

تم تجميع بيانات الأداء الشاملة التالية من اختبار التحقق من صحة الإنتاج الذي تم إجراؤه وفقًا لمعيار ISO 4925 وبروتوكولات اختبار أوربترول القياسية الصناعية. تمثل جميع القيم متوسطات إحصائية من اختبار عينة الإنتاج باستخدام الزيت الهيدروليكي ذو الأساس المعدني (ISO VG 46) عند درجة حرارة تشغيل ثابتة تبلغ 50 درجة مئوية.

OSPB 50 إلى OSPB 500 — بيانات الأداء الكاملة

يعرض الجدول 1 مصفوفة المواصفات الفنية الكاملة لمتغيرات وحدة التوجيه المدارية من سلسلة HANJIU OSPB، مع بيانات الأداء المطبقة عبر جميع تكوينات الدوائر الأربع (ON، OR، CN، LS) ما لم يُذكر خلاف ذلك.

الجدول 1: المواصفات الفنية الكاملة لسلسلة HANJIU OSPB

الملاحظات الهامة من بيانات المواصفات: (1) نطاق الإزاحة من 50 إلى 500 سم مكعب/لفة يتيح تصميم نظام التوجيه للمركبات التي تغطي النطاق الكامل من معدات المرافق المدمجة إلى أكبر الآلات الزراعية وآلات البناء؛ (2) الحد الأقصى لضغط العمل البالغ 210 بار والحد الأقصى لضغط التوجيه البالغ 175 بار يوفر قدرة كافية لأحمال التوجيه الأكثر تطلبًا التي تواجهها المعدات الثقيلة؛ (3) يوفر عزم الدوران الذي يبلغ 1.5-3.0 نيوتن متر جهد توجيه مريح للمشغلين من جميع القدرات البدنية؛ (4) يضمن الحد الأقصى لانخفاض الضغط في الوضع المحايد (12 بارًا للتشغيل/أو، 25 بارًا للتشغيل/التشغيل CN/LS) التوافق مع منهجيات تحجيم المضخة القياسية.

دليل اختيار نوع الدائرة

يعتمد اختيار تكوين الدائرة الهيدروليكية المناسب على نوع مضخة السيارة ومتطلبات أداء التوجيه وأولويات كفاءة الطاقة:

الجدول 2: دليل اختيار تكوين دائرة HANJIU OSPB

توفر مصفوفة الاختيار في الجدول 2 إرشادات أولية لاختيار نوع الدائرة. يجب تأكيد المواصفات النهائية من خلال التشاور مع هندسة التطبيقات HANJIU، مع الأخذ في الاعتبار خصائص المضخة المحددة، وكتلة السيارة، وهندسة التوجيه، وظروف التشغيل للتطبيق المقصود.

التوافق مع دانفوس OSPB

تحقق سلسلة HANJIU OSPB إمكانية التبادل الجسدي والوظيفي الكامل مع وحدات التوجيه المدارية من سلسلة Danfoss OSPB وOSPC. تشمل إمكانية التبادل هذه جميع متغيرات الإزاحة الأحد عشر وجميع تكوينات الدوائر الأربع، مما يوفر لمجتمعات ما بعد البيع ومجتمعات OEM مصدرًا بديلاً متوافقًا تمامًا لإمداد وحدة التوجيه.

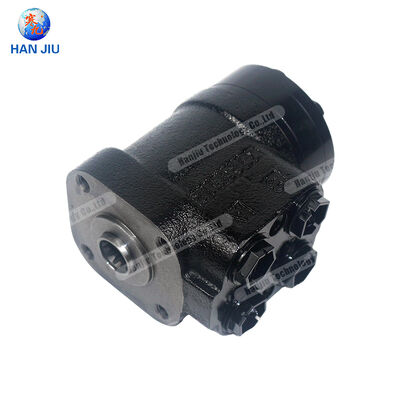

إمكانية تبادل الأبعاد

تتوافق جميع واجهات التركيب والاتصال الهامة مع مواصفات Danfoss OSPB/OSPC، مما يتيح الاستبدال المباشر دون تعديل أعمدة التوجيه أو السباكة الهيدروليكية أو هيكل السيارة:

•واجهة التركيب:تركيب شفة قياسية بأربعة مسامير بقطر دليلي 31.75 مم (1.25 بوصة) ومسامير تثبيت M6 على دائرة مسمار مقاس 50.8 مم - مطابقة لتكوين Danfoss OSPB/OSPC لجميع متغيرات الإزاحة.

•رمح الإدخال:خيارات عمود عمود التوجيه القياسية بما في ذلك أعمدة محزوزة بقطر 3/4 بوصة و1 بوصة (أعداد أسنان مختلفة)، وأعمدة مفاتيح خشبية، وتكوينات عمود مدببة تتطابق مع عروض Danfoss للتوافق المباشر مع عمود عجلة القيادة.

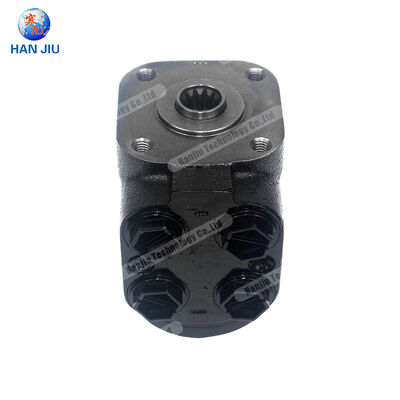

•تكوين المنفذ:ترتيب منفذ قياسي مع ثلاثة منافذ اتصال أساسية: P (مدخل الضغط)، T (عودة الخزان)، وL/R (منافذ الأسطوانة اليسرى/اليمنى). خيوط المنفذ هي M18×1.5 أو 3/8-16 UNF اعتمادًا على طراز الطراز، مع مرجع ترافقي لمواصفات منفذ Danfoss.

•المغلف الإجمالي:يتطابق قطر الجسم وارتفاع شفة التثبيت وامتداد عمود الإدخال والطول المحوري الإجمالي مع مواصفات Danfoss OSPB في حدود ±0.3 مم، مما يضمن عدم حدوث أي تداخل في تطبيقات الاستبدال.

•تحميل منفذ إشارة الاستشعار:تشتمل وحدات تكوين LS على منفذ إشارة استشعار الحمل (عادةً M12×1.5 أو 1/4 NPT) في نفس الموضع والاتجاه لوحدات Danfoss OSPC-LS، مما يتيح الاتصال المباشر بعناصر التحكم الموجودة في مضخة استشعار الحمل.

التحقق من الأداء

يؤكد الاختبار الشامل تكافؤ الأداء بين وحدات التوجيه المداري من سلسلة HANJIU وDanfoss OSPB. تتضمن المعلمات التي تم التحقق منها ما يلي:

•دقة القياس:انحراف الإزاحة الحجمية ضمن ±3% من القيمة الاسمية عبر نطاق ضغط التشغيل ودرجة الحرارة الكامل، بما يتوافق مع تفاوتات إنتاج Danfoss.

•خصائص الصمام:يتوافق انخفاض ضغط الموضع المحايد ومنحنى تقدم التدفق وخطية القياس مع مواصفات Danfoss ضمن عدم اليقين في القياس.

•قدرة الضغط:تم اختبار جميع الطرازات حتى 1.5× أقصى ضغط عمل (315 بار) دون حدوث عطل هيكلي أو تسرب في الختم، بما يتوافق مع هوامش السلامة الخاصة بشركة Danfoss.

•جهد التوجيه:تقع خصائص عزم الدوران المدخل (عزم الدوران الانفصالي، وعزم الدوران الجاري، وتدرج عزم الدوران) ضمن نطاقات مواصفات Danfoss، مما يضمن شعورًا مكافئًا للمشغل بالتوجيه.

•اختبار التحمل:يُظهر اختبار العمر المتسارع لما يصل إلى 2 مليون دورة توجيه سلامة الختم، ومعدلات التآكل، والاحتفاظ بدقة القياس بما يعادل بيانات المتانة المنشورة من Danfoss.

مجموعات الختم وقطع الغيار

تتوفر مجموعات ختم الإصلاح الكاملة لوحدات التوجيه من سلسلة HANJIU OSPB مع إشارة مرجعية مباشرة إلى أرقام أجزاء Danfoss. تشتمل مجموعة الختم (المطابقة لـ Danfoss 151B0118 لتكوين NBR القياسي) على جميع الحلقات O وأختام العمود وأختام مبيت Gerotor وحشيات جسم الصمام اللازمة للتجديد الكامل لوحدة التوجيه.

يتم تخزين مكونات الخدمة الفردية بما في ذلك مجموعات Gerotor وأكمام الصمامات وبكرات الصمامات وتجميعات عمود الإدخال وخراطيش صمام الفحص كأجزاء HANJIU الأصلية. يتيح البناء المعياري المشترك في منصة تصميم OSPB الإصلاح على مستوى المكونات بدلاً من استبدال الوحدة بالكامل، مما يقلل تكاليف الإصلاح بنسبة تصل إلى 65% مقارنة بشراء وحدة جديدة.

التطبيقات عبر الصناعات

تعمل وحدات التوجيه المداري من سلسلة HANJIU OSPB بمثابة قلب التحكم في التوجيه في مجموعة واسعة من الآلات المتنقلة عبر القطاعات الزراعية والبناء والصناعية والبحرية. يعمل نطاق الإزاحة الواسع وتكوينات الدوائر المتعددة على تمكين التوجيه المحسّن للمواصفات لأي مركبة ذات عجلات أو مجنزرة تقريبًا تتطلب مساعدة توجيه كهربائية.

الآلات الزراعية

تمثل المعدات الزراعية أكبر قطاع في السوق لوحدات التوجيه الأوربيترول، مع سلسلة HANJIU OSPB المحددة عبر مجموعة كاملة من الآلات الزراعية:

•الجرارات المدمجة والمنفعة:توفر وحدات OSPB 50-80 المزودة بدائرة تشغيل توجيهًا بأطراف الأصابع للجرارات التي تصل قوتها إلى 50 حصانًا، مع تكوين غير تفاعلي يضمن راحة المشغل أثناء أيام العمل الطويلة.

•الجرارات متوسطة المدى:وحدات OSPB 100-125 هي المعيار الصناعي للجرارات في نطاق 80-150 حصان، مما يوفر التوازن الأمثل لحساسية التوجيه وجهد المشغل للعمل الميداني والنقل البري.

•الجرارات الكبيرة ذات المحاصيل الصفية والمفصلية:تخدم وحدات OSPB 160-250 أكبر الجرارات الزراعية (150-400 حصان)، حيث تعد معدلات تدفق التوجيه العالية واستجابة التوجيه السريعة ضرورية لمناورة الأدوات الكبيرة.

•آلات الحصاد والرشاشات ذاتية الدفع:توفر وحدات OSPB 125-200 مع تكوين LS الاختياري التوجيه الدقيق والسريع الاستجابة المطلوب لحصاد المحاصيل الدقيق والتطبيقات الكيميائية.

•المعدات الزراعية المتخصصة:تستخدم حصادات قصب السكر، وجامعي القطن، وجرارات مزارع الكروم وحدات OSPB 100-160 المخصصة لهندسة التوجيه وظروف التشغيل المحددة لكل نوع من أنواع الماكينات.

البناء ومعالجة المواد

تُخضع معدات البناء والمعدات الصناعية أنظمة التوجيه لأحمال صدمات شديدة، والتشغيل المستمر، والظروف البيئية القاسية. تُظهر سلسلة HANJIU OSPB موثوقية مثبتة في:

•اللوادر ذات العجلات:تتعامل وحدات OSPB 125-200 مع أحمال التوجيه الثقيلة للرافعات الأمامية (سعة 1-10 طن)، مع صمامات تنفيس متقاطعة للخطوط تحمي من التلف الناتج عن تأثير الرصيف وقوى الحفر.

•الرافعات الشوكية:توفر وحدات OSPB 63-125 توجيهًا دقيقًا للرافعات الشوكية للمستودعات والساحات (سعة 1.5-16 طن)، حيث تعد القدرة على المناورة في الأماكن الضيقة عامل إنتاجية بالغ الأهمية.

•اللوادر ذات المحراث الخلفي:تدير وحدات OSPB 100-160 متطلبات التوجيه ثنائي الوضع للجرافات الخلفية، مما يوفر توجيهًا سريع الاستجابة أثناء السير على الطريق وقدرة دقيقة على المناورة في موقع العمل.

•لوادر انزلاقية التوجيه:تتحكم وحدات OSPB 80-125 في محركات العجلات التي تعمل بالهيدروستاتيكي في أنظمة التوجيه الانزلاقية، حيث يعد عكس الاتجاه السريع والتحكم الدقيق في السرعة أمرًا ضروريًا.

•المناولة:توفر وحدات OSPB 100-160 التحكم في التوجيه للرافعات التلسكوبية، مما يتطلب تتبعًا ثابتًا للأمام بشكل مستقيم وانعطاف سريع الاستجابة عبر التضاريس المتنوعة.

•الشاحنات القلابة المفصلية:تدير وحدات OSPB 200-315 أحمال التوجيه العالية للشاحنات المفصلية الكبيرة (سعة 25-60 طنًا) التي تعمل في مواقع البناء والتعدين الوعرة.

المركبات الصناعية والبحرية

إلى جانب الأسواق الزراعية والبناء التقليدية، تخدم وحدات التوجيه HANJIU OSPB التطبيقات المتخصصة في الأتمتة الصناعية والمعدات البحرية:

•مركبات التعدين تحت الأرض:تستخدم اللوادر وناقلات الأفراد منخفضة المستوى في عمليات التعدين وحدات OSPB 100-160 للتوجيه الموثوق به في البيئات المحصورة والمتربة تحت الأرض.

•الدعم الأرضي بالمطار:تستخدم قاطرات الطائرات ورافعات الأمتعة وشاحنات تقديم الطعام وحدات OSPB 80-125 للمناورة الدقيقة منخفضة السرعة حول الطائرات والبنية التحتية الطرفية.

•مركبات سطح السفينة البحرية:تحدد الرافعات الشوكية البحرية، ورافعات الرصيف، وناقلات أحواض بناء السفن وحدات OSPB المقاومة للتآكل للتشغيل في بيئات رش الملح.

•صيانة السكك الحديدية:تستخدم مركبات صيانة المسار، ومطاحن السكك الحديدية، وآلات الدك وحدات OSPB 125-200 لكل من أوضاع توجيه متابعة السكك الحديدية والسفر على الطرق.

•صيانة البلديات والطرق:تستخدم سيارات كنس الشوارع، ومحاريث الثلج، وممهدات الطرق، ومركبات صيانة المرافق وحدات OSPB 100-160 للحصول على أداء توجيه موثوق به في جميع الأحوال الجوية.

إدارة أنسنة ودعم ما بعد البيع

يمتد التزام شركة HANJIU Technology بنجاح العملاء عبر كل مرحلة من دورة حياة وحدة التوجيه - بدءًا من استشارة التطبيق الأولية وحتى عقود من التشغيل الميداني الموثوق. تضع فلسفة الإدارة الإنسانية للشركة النجاح التشغيلي للعملاء في مركز جميع قرارات العمل، بهدف واضح يتمثل في تقليل التكلفة الإجمالية للملكية وزيادة وقت تشغيل المعدات إلى الحد الأقصى.

تخفيض تكاليف الصيانة

تشمل التكلفة الإجمالية لملكية وحدة التوجيه الأوربيترول تكلفة الاقتناء، وعمالة التركيب، والسوائل الهيدروليكية، وتغييرات الفلتر، واستبدال الختم، والإصلاح أو الاستبدال النهائي. تتناول HANJIU كل عنصر من عناصر التكلفة من خلال البرامج المستهدفة:

•جدولة الصيانة الوقائية:توصيات مخصصة لفترات الصيانة بناءً على ساعات التشغيل، والخطورة البيئية، وتحليل حالة الزيت الهيدروليكي. يمنع استبدال الختم المجدول بشكل صحيح الأعطال الكارثية التي قد تتطلب استبدال الوحدة بالكامل.

•تسعير طقم الختم:يتم تسعير مجموعات ختم الإصلاح الشامل OSPB بنسبة 55-65% من أسعار مجموعة Danfoss المكافئة، مما يقلل بشكل مباشر من مكون تكلفة الصيانة المتكررة لمشغلي الأساطيل ومقدمي خدمات ما بعد البيع.

•قابلية الإصلاح على مستوى المكونات:يتيح بناء OSPB المعياري إصلاحًا اقتصاديًا على مستوى المكونات - استبدال مجموعات Gerotor الفردية أو مكبات الصمامات أو أختام العمود بدلاً من الوحدة الكاملة - مما يقلل تكاليف الإصلاح النموذجية بنسبة 60-70% مقارنة باستبدال الوحدة الجديدة.

•إدارة السوائل الهيدروليكية:توفر HANJIU إرشادات فنية مجانية حول اختيار السوائل الهيدروليكية، ومواصفات الترشيح، وتفسير تحليل الزيت لزيادة عمر خدمة وحدة التوجيه إلى أقصى حد. يمكن للإدارة السليمة للسوائل إطالة عمر الختم بنسبة تصل إلى 50% مقارنة بالأنظمة المهملة.

توفر قطع الغيار والخدمة الفنية

تحتفظ HANJIU بمخزون كبير من الوحدات الكاملة لسلسلة OSPB وجميع أجزاء الخدمة في مراكز التوزيع ذات الموقع الاستراتيجي عبر آسيا وأوروبا والشرق الأوسط وأفريقيا وأمريكا الشمالية وأمريكا الجنوبية. يتيح تحديد موقع المخزون العالمي هذا تلبية طلبات قطع الغيار القياسية في غضون 24 إلى 48 ساعة لمعظم المراكز الصناعية الكبرى.

توفر منظمة الخدمات الفنية للشركة الاستشارات الهندسية للتطبيقات والمساعدة في استكشاف الأخطاء وإصلاحها ومعالجة مطالبات الضمان وخدمات تحليل الأعطال من خلال مراكز الدعم الإقليمية. تتوفر الموارد الفنية بما في ذلك أدلة التثبيت والرسوم التخطيطية الهيدروليكية والمخططات الانسيابية لاستكشاف الأخطاء وإصلاحها ودروس إصلاح الفيديو من خلال بوابة HANJIU التقنية باللغات الإنجليزية والصينية والإسبانية والروسية والبرتغالية والعربية.

الميزة التنافسية وعرض القيمة

في المشهد التنافسي لوحدات التوجيه المدارية، تقدم تقنية HANJIU عرضًا ذا قيمة مختلفة يجمع بين الجودة الهندسية التي تم التحقق منها والمزايا الاقتصادية واللوجستية الكبيرة مقارنة بالبدائل الأوروبية الراسخة.

قيادة السعر والأداء

يوضح تحليل السوق أن وحدات التوجيه من سلسلة HANJIU OSPB توفر وفورات في تكاليف الاستحواذ بنسبة 45-60% مقارنة بمكافئات Danfoss OSPB/OSPC، اعتمادًا على الإزاحة وتكوين الدائرة والتزام الحجم. تنجم ميزة التسعير هذه عن:

•تكامل التصنيع العمودي:يؤدي صب الألومنيوم الداخلي، والتصنيع باستخدام الحاسب الآلي الدقيق، وتصنيع وتجميع واختبار Gerotor إلى القضاء على هوامش الموردين الوسيطة ويضمن مراقبة الجودة الكاملة طوال عملية الإنتاج.

•تكنولوجيا الإنتاج المتقدمة:إن الاستثمار الكبير في مراكز التصنيع باستخدام الحاسب الآلي، ومعدات الطحن الدقيقة، وأنظمة التجميع الآلية، والبنية التحتية للاختبار المحوسبة يحقق كفاءة إنتاجية تضاهي الشركات المصنعة الأوروبية الأكثر تقدمًا.

•إدارة سلسلة التوريد الأمثل:تعمل الاتفاقيات طويلة الأجل مع موردي المواد الخام المعتمدين وإدارة المخزون الحديثة القائمة على تخطيط موارد المؤسسات (ERP) على تقليل تكاليف الشراء مع ضمان جودة المواد المتسقة وموثوقية جدول الإنتاج.

•شبكة التوزيع الفعالة:تعمل علاقات المصنع المباشرة مع الموزعين الإقليميين المعتمدين على إزالة علامات التوزيع متعددة المستويات التي تتميز بها سلاسل توريد OEM القائمة، مما يحافظ على الأسعار التنافسية على كل مستوى من مستويات سلسلة التوريد.

يمكّن هذا الهيكل الاقتصادي شركة HANJIU من تقديم وحدات توجيه بأسعار أقل بكثير من نظيراتها من Danfoss مع الحفاظ على جودة هندسية ودقة تصنيع مكافئة - وهو عرض القيمة الذي أدى إلى نمو سريع في حصة السوق بين مصنعي المعدات الأصلية المهتمين بالتكلفة وموزعي خدمات ما بعد البيع ومشغلي الأساطيل في جميع أنحاء العالم.

سرعة التسليم وسلسلة التوريد

تحتفظ شركة HANJIU بقدرة إنتاجية تتجاوز 100000 وحدة توجيه أوربترول سنويًا، مع فترات زمنية قياسية للتسليم تتراوح من 7 إلى 12 يوم عمل لتكوينات الكتالوج عبر جميع أنواع الإزاحة وأنواع الدوائر. تلبي برامج الإنتاج المعجلة المتطلبات العاجلة مع التسليم في مدة قصيرة تصل إلى 3-5 أيام عمل للتطبيقات المهمة.

توفر الشراكات اللوجستية العالمية مع وكلاء الشحن الدوليين المعتمدين خدمة توصيل موثوقة من الباب إلى الباب إلى الوجهات في جميع أنحاء العالم. تستخدم عبوات التصدير صناديق خشبية معتمدة من ISPM-15 مع حاجز رطوبة محكم الغلق، مما يضمن الوصول في حالة المصنع الطازجة بغض النظر عن مدة النقل أو الظروف المناخية أثناء الشحن. يتم إعداد وثائق التصدير الكاملة بما في ذلك الفواتير التجارية وقوائم التعبئة وشهادات المنشأ وإعلانات المطابقة CE وشهادات الاختبار المعمول بها داخليًا لمنع تأخير التخليص الجمركي.

بالنسبة لعملاء OEM ذوي الحجم الكبير الذين لديهم أنماط طلب يمكن التنبؤ بها، تقدم HANJIU برامج مخزون يديرها البائع (VMI) ومخزون الشحن مع وضع المخزون في مرافق تجميع العملاء أو بجوارها. تقضي هذه البرامج بشكل فعال على مهلة التسليم للطلبات المتكررة مع تحسين رأس المال العامل للعميل وتكاليف حمل المخزون.

ضمان الجودة والشهادات

تدير شركة HANJIU Technology نظامًا شاملاً لإدارة الجودة معتمدًا وفقًا لمعايير ISO 9001:2015، مع شهادة علامة CE لجميع وحدات التوجيه المدارية من سلسلة OSPB المقدمة إلى المنطقة الاقتصادية الأوروبية وشهادة ECE R79 لأنظمة التوجيه المستخدمة في المركبات التي تسير على الطريق. يشمل برنامج ضمان الجودة فحص المواد الواردة، والتحقق من الأبعاد أثناء العملية، واختبار وظيفي بنسبة 100% في نهاية الخط، وأخذ عينات إحصائية للتحقق من المتانة الممتدة.

تخضع كل وحدة توجيه من سلسلة HANJIU OSPB لاختبار إنتاج إلزامي بنسبة 100% بما في ذلك: (1) التحقق من انخفاض ضغط الوضع المحايد عند التدفق المقدر؛ (2) تأكيد دقة القياس عند نقاط تشغيل التدفق والضغط المتعددة عبر الغلاف المقدر؛ (3) قياس عزم الدوران المدخلات للتحقق من خصائص جهد التوجيه؛ (4) التحقق من ضغط تكسير صمام التنفيس عبر الخطوط؛ (5) فحص التسرب الخارجي تحت أقصى ضغط عمل مع التثبيت الحراري؛ (6) اختبار وظيفة الصمام. و (7) التحقق من دقة إشارة استشعار الحمل (وحدات تكوين LS). يتم تسجيل جميع بيانات الاختبار إلكترونيًا وحفظها بالرقم التسلسلي لتتبع الإنتاج بالكامل، مع توفر شهادات اختبار فردية عند الطلب.

تصاحب شهادات المواد كل دفعة إنتاج، للتحقق من الامتثال لمتطلبات المواصفات الخاصة بأغطية سبائك الألومنيوم (EN AC-AlSi10Mg(Fe))، وفولاذ الصمام (سبائك فولاذية مع معالجة حرارية مناسبة)، ومادة Gerotor (سبائك فولاذية مع تصلب دقيق)، ومركبات الختم (NBR 70 Shore A Standard، FKM/Viton اختياري لتطبيقات درجات الحرارة العالية). يتم إجراء التحليل المعدني والتحقق من الخصائص الميكانيكية من قبل طرف ثالث في مختبرات خارجية معتمدة وفقًا لمعايير ISO 17025 وفقًا لجدول زمني ربع سنوي للتحقق من صحة عمليات مراقبة الجودة الداخلية.

خاتمة

تمثل وحدات التوجيه المداري من سلسلة HANJIU OSPB حلاً ناضجًا تقنيًا ومقنعًا تجاريًا لتوجيه الطاقة الهيدروليكية في الآلات المتنقلة عبر التطبيقات الزراعية والبناء والصناعية والبحرية. توفر قابلية التبادل الكاملة مع وحدات سلسلة Danfoss OSPB وOSPC - التي تم التحقق من صحتها من خلال الارتباط الشامل للأبعاد، ومعايير الأداء، وتاريخ الخدمة الميدانية الموثق الشامل - الثقة المطلوبة لمواصفات OEM واستبدال ما بعد البيع للتركيبات الحالية.

إن التكامل بين تقنية قياس Gerotor الدقيقة، وتصميم الصمام المتقدم، وأربعة تكوينات متميزة للدوائر الهيدروليكية (ON، OR، CN، LS)، وجودة التصنيع الصارمة يوفر دقة التوجيه، والموثوقية، وعمر الخدمة الذي تتطلبه المعدات المتنقلة الحديثة. إلى جانب تسعير الاستحواذ بنسبة 45-60% أقل من بدائل OEM المعمول بها، ومواعيد التسليم التي يتم قياسها بالأيام بدلاً من الأشهر، وفلسفة خدمة ما بعد البيع المتوافقة مع البشر والتي تركز على تقليل تكاليف الملكية مدى الحياة، تقدم سلسلة HANJIU OSPB عرضًا للقيمة أصبح مقنعًا بشكل متزايد في السوق العالمية الحالية التي تهتم بالتكلفة.

مع أحد عشر نوعًا مختلفًا من الإزاحة تمتد من 50 إلى 500 سم مكعب/لفة، توفر HANJIU مجموعة وحدات التوجيه المدارية الأكثر شمولاً في الصناعة، مما يتيح التصميم الأمثل لنظام التوجيه للمركبات بدءًا من الآلات المساعدة المدمجة وحتى أكبر المعدات الزراعية ومعدات البناء. نظرًا لأن مصنعي المعدات الأصلية للآلات المتنقلة ومشغلي الأساطيل في جميع أنحاء العالم يسعون إلى تحسين اقتصاديات المعدات دون المساس بجودة التوجيه أو سلامة المشغل، فإن شركة HANJIU Technology هي الشريك الاستراتيجي المفضل لتوريد وحدة التوجيه أوربترول، مع استمرار الاستثمار في القدرة على التصنيع، وتحسين نظام الجودة، والتوزيع العالمي لضمان تعزيز الميزة التنافسية في السنوات المقبلة.

مراجع

•حلول الطاقة دانفوس:المعلومات الفنية: وحدات التوجيه OSPB وOSPC Orbitrol (المنشور رقم 520L0545).

•آيزو 4925:2020:مركبات الطرق - مواصفات سوائل الفرامل غير البترولية للأنظمة الهيدروليكية.

•اللجنة الاقتصادية لأوروبا R79:أحكام موحدة بشأن الموافقة على المركبات فيما يتعلق بمعدات التوجيه.

•آيزو 9001:2015:أنظمة إدارة الجودة - المتطلبات (مرجع شهادة HANJIU).

•آيزو 4406:2017:قدرة الموائع الهيدروليكية – الموائع – طريقة ترميز مستوى التلوث بالجسيمات الصلبة.

•كتالوج هانجيو الفني:وحدات التوجيه Orbitrol من سلسلة OSPB - مواصفات المنتج الكاملة، ورسومات الأبعاد، وأكواد الطلب، ومخططات الدوائر الهيدروليكية.

•نشرة هندسة التطبيقات HANJIU AE-2024-07:منهجية تحديد حجم وحدة التوجيه من Orbitrol للجرارات الزراعية والجرافات ذات العجلات والرافعات الشوكية.
