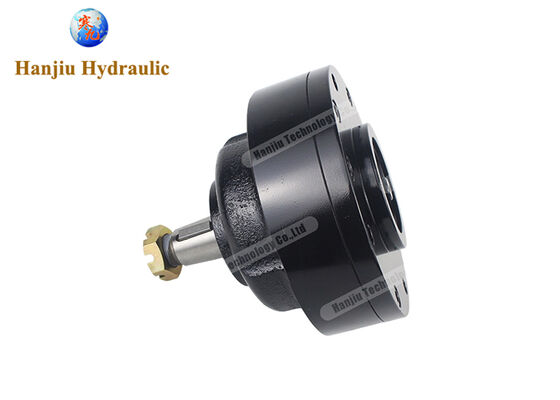

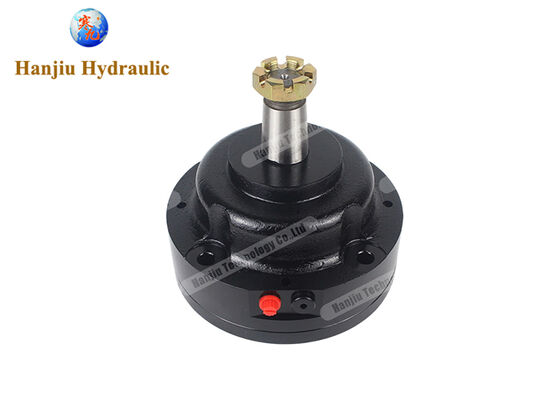

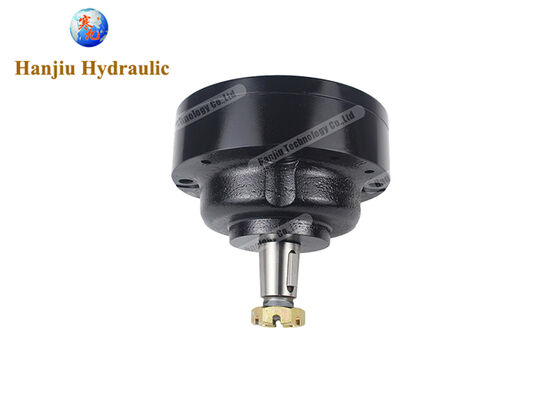

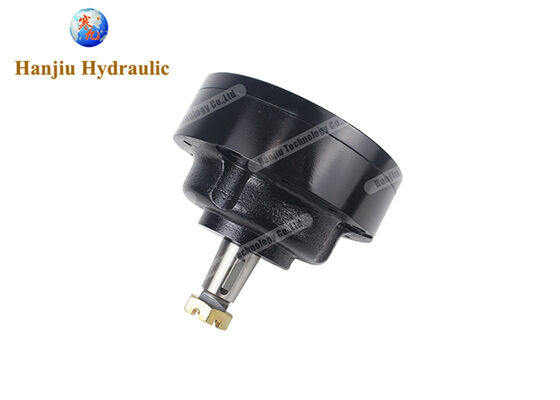

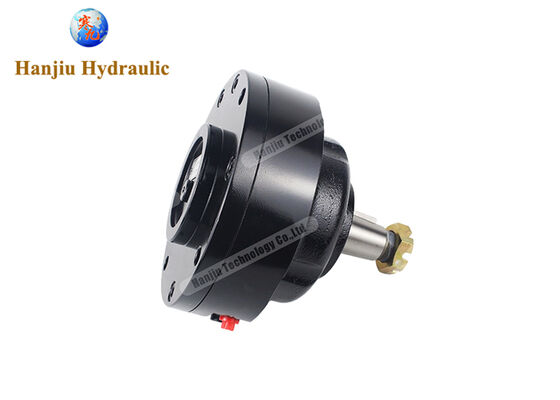

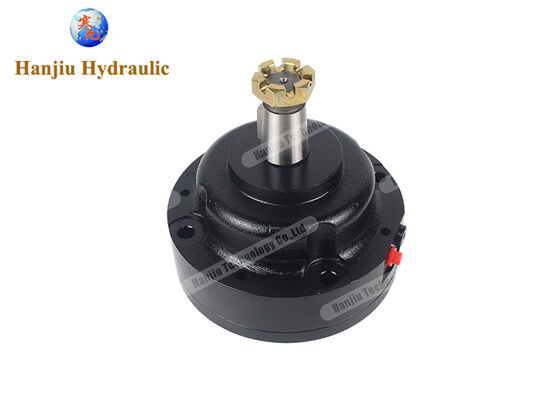

فرامل هيدروليكية ثابتة رطبة من سلسلة BK10 – حل فرامل احترافي للمحركات الهيدروليكية المدارية

سلسلة BK10 الفرامل الهيدروليكية الرطبة الثابتة حل الفرامل الهيدروليكية المهنية للمحركات الهيدروليكية المدارية

المكابح الهيدروليكية الرطبة الثابتة من سلسلة BK10 هي حلول مكابح جانب العجلات مصممة خصيصًا لمحركات Orbit الهيدروليكية. يتم استخدامها على نطاق واسع في أجهزة رفع مقص ،الآلات الزراعية (مثل المحاصيل والجرارات)آلات الغابات والشاحنات وغيرها من معدات السفر منخفضة السرعة التي تتطلب تركيب عجلات.

هذه السلسلة من الفرامل تستخدم وضع تشغيل مرفوع بالريشة، ويتم إطلاقه هيدروليكياً ويتميز بحبس الفرامل الثابتة. يمكن أن تحل محل منتجات مماثلة المصنعة في أوروبا وأمريكا تماماً،أداء جيد بشكل خاص في التطبيقات التي تتطلب قدرات الاحتفاظ بالحمل الحقيقي وإيقاف الطوارئ.

I. الاستخدام الصحيح من BK10

1نقاط التثبيت

تم تصميم الفرامل من سلسلة BK10 لدفع جانب العجلات. قبل التثبيت، يرجى التأكد من أن معايير نظام المضيف تتطابق مع النموذج المحدد.يجب ملاحظة النقاط التالية أثناء التثبيت:

الاتصال بالدائرة الهيدروليكية: تحتوي الفرامل على منفذين لإطلاق الفرامل (مواجهة حلقة O / 7-16-20UNF) ، أحدهما لدخول الزيت والآخر لإخراج الهواء أو الاتصال بسائل الفرامل الخارجي.

متطلبات منفذ تصريف الزيت: يجب ألا يتجاوز الضغط الأقصى في منفذ تصريف الزيت 0.05 MPa.يجب أن يكون له خط عودة منفصل إلى خزان الزيت ويجب ألا يكون متصلًا بالتوازي مع خط زيت العودةوإلا فإن الضغط العكسي المفرط قد يسبب فشل في إطلاق الفرامل بالكامل أو تلف الأختام.

فلانج الاتصال: مواصفات الفلانج هي Φ101.6 × 12.7mm ، دائرة فلانج فيتش Φ177.8mm ، و 4 × Φ13mm ثقوب التثبيت. أثناء التثبيت ،استخدم عزم تشديد المسمار المحدد وتطبيق الملصق اللاصق للخيط.

اتصال امتداد العمود: العمود الخارجي هو عمود Ø38 مخفف (1: 8) ، مجهز بمفتاح مسطح 7.96 × 7.96 × 31.75 مم. تأكد من دقة العمود والحمل أثناء التثبيت.

ملء غرفة الفرامل: قبل التثبيت ، أضف زيت هيدروليكي إلى غرفة الفرامل حسب الحاجة. حجم زيت التشحيم حوالي 100 ~ 120 سم 3 ،ضمان أن تكون منصات الفرامل في حالة تزيين بالزيت.

2تكوين النظام

تستخدم BK10 مبدأ الكبح بالربيع والإفراج الهيدروليكي. أثناء تشغيل السيارة العادي ، يتم إمداد الزيت المضغوط بالفرامل ،التغلب على قوة الربيع لفصل منصات الفرامل وإطلاق الفراملعندما تتوقف السيارة أو يفقد النظام الضغط ، فإن قوة الربيع تضغط تلقائيًا على منصات الفرامل معاً ، مما يحقق قفل الفرامل الثابت.هذا التصميم يضمن أن المعدات لا تزال قادرة على الكبح تلقائيًا في حالة فشل مفاجئ في النظام الهيدروليكي، توفير قدرات تحمل الحمل الحقيقي ووقف الطوارئ.

يجب أن يتم إزالة الهواء من خطوط الفرامل قبل الاستخدام. طريقة النزيف: بدءا من الفرامل الأبعد من الأسطوانة الرئيسية،الضغط مراراً وتكراراً على دواسة الفرامل عدة مرات حتى لا تظهر فقاعات هواء في الزيت المتدفقثم إضغط على مسامير الدم

3الاحتياطات التشغيلية

الحد الأدنى للضغط الهيدروليكي لتحرير الفرامل هو 2.8 MPa ، ويجب ألا يتجاوز ضغط العمل الأقصى لنظام الفرامل 21 MPa.

الحد الأقصى لسرعة الفرامل هو 300 دورة في الدقيقة، مناسبة لمعدات السفر منخفضة السرعة. لا تتجاوز هذه السرعة.

قبل تشغيل الفرامل ، تحقق من أن مستوى الزيت كاف لتجنب الاحتكاك الجاف للوحات الفرامل بسبب عدم كفاية الزيت.

عندما لا يتم استخدام المعدات لفترات طويلة، فمن المستحسن تشغيل الجهاز بشكل دوري والسماح لفرامل العمل عدة مرات لمنع تعثر المكبس.

المشكلة الشائعة أساليب حل المشاكل وإصلاحها

1فشل الفرامل أو عدم كفاية قوة الفرامل

الأسباب المحتملة: مسدس التحكم عالق بسبب التشنجات أو الأوساخ؛ تسربات أو انسدادات في خطوط الفرامل مما يؤدي إلى عدم كفاية إمدادات سائل الفرامل وانخفاض ضغط سائل الفرامل.ارتداء مفرط لأحزمة الفرامل.

أساليب استكشاف الأخطاء: تحقق من وجود تسرب في خطوط الفرامل وتأكد من أن ضغط نظام الفرامل قد وصل إلى ضغط الإفراج 2.8MPa. إذا كانت خطوط الفرامل طبيعية،تفكيك وتنظيف المكبس التحكم، إزالة الحفر، أو إعادة تثبيتها.

تدابير الإصلاح: استبدال وسائد الفرامل المتآكلة؛ تنظيف جسم الصمام واستبدال الأختام؛ إصلاح أو استبدال موصلات الخط.

2عدم القدرة على الإفراج أو الإفراج البطيء بعد الكبح

الأسباب المحتملة: ضغط مضاد مفرط في منفذ الصرف ؛ ضغط سائل التحكم غير الكافي ؛ مسدس التحكم عالق أو حلقة مستطيلة ملبسة ؛سائل الفرامل الملوث الذي يسبب صعوبة في تدفق العودة.

أساليب حل المشاكل:

1تحقق ما إذا كان خط الصرف يعود إلى خزان الزيت بشكل منفصل ، وتأكد من أن ضغط منفذ الصرف ≤0.05MPa ؛ تحقق ما إذا كان ضغط إطلاق النظام يصل إلى 2.8MPa ؛تحقق من نظافة و لزجة سائل الفرامل.

تدابير الإصلاح: وضع خط تصريف منفصل؛ زيادة ضغط زيت التحكم إلى القيمة المحددة؛ تنظيف قلب الصمام واستبدال الأختام؛ استبدال سائل الفرامل.

3تسرب الفرامل الخارجية

الأسباب المحتملة: التقدم في السن أو تلف الأختام في مفاصل المقابس أو منافذ الدخول / الخروج أو أغطية الصمامات.

أساليب تسوية الأخطاء: فحص موقع التسرب بصرياً وملاحظة أي علامات على تسرب النفط.

تدابير الإصلاح: استبدال الختم المقابل وإعادة تشديد المسامير.

4اهتزازات أو ضوضاء غير طبيعية أثناء الكبح

الأسباب المحتملة: مستديرة طبل الفرامل خارج حدود التسامح؛ وسائد الاحتكاك الفرامل فضفاضة؛ فلنج التثبيت فضفاضة.

أساليب حل المشاكل: تحقق من مستوى طبل الفرامل ، وقم بتعديله على الدوارة إذا لزم الأمر ؛ تحقق من وجود وسائد اصطدام فضفاضة ؛ تحقق من ضيق لوحة دعم الفرامل.

تدابير الإصلاح: إعادة ربط أو استبدال لوحات الاحتكاك؛ تشديد المسامير المفتوحة.

5نصائح إصلاح

بعد تفكيكها وتنظيفها ، تحقق من حالة جميع الأغلفة والمسامير. لا يجوز لحام أجزاء الفرامل أو تصويبها ؛ استبدالها إلزامي.يوصى باستبدال الأختام القديمة أثناء الإصلاح لضمان استعادة أداء الفرامل إلى الإعدادات المصنعةإذا كان الضرر الداخلي شديدًا ، فمن المستحسن استبدالها بالكامل من أجل السلامة. إذا كان التفكيك ضروريًا ، يرجى الرجوع إلى رسومات المنتج للتفكيك والتجميع المتسلسل.

III. مزايا المنتج بالنسبة لموزعين

1هامش ربح مرتفع وتنافسية قوية في السوق

الفرامل الرطبة الثابتة من سلسلة BK10 تتنافس مباشرة مع المنتجات الدولية المماثلة ، ولكنها توفر ميزة سعرية كبيرة.يوفر نظام الأسعار الصناعية المعقول للموزعين هوامش ربح واسعةفي حين أن أداء المنتج قابل للمقارنة مع العلامات التجارية الأوروبية والأمريكية، مما يساعد الموزعين على التميز في المنافسة الشرسة في السوق.

2التداول السريع للمخزونات والمشتريات الواحدة

المنتج متوفر في مواصفات عزم دوران اثنين فقط ‬BK10-1 (1150Nm) و BK10-2 (1700Nm) ‬ التي تغطي الغالبية العظمى من احتياجات مطابقة محرك Orbit.المواصفات المبسطة تعني ضغط مخزون أقل، وقلة احتلال رأس المال، وارتفاع كفاءة التداول.

في الوقت نفسه، يمكننا أيضا توفير المحركات الهيدروليكية Orbit (BMM/BMP/BMR/BMH/BMSY/BMT/BMV السلسلة، الخ) ، مما يسمح للموزعين لشراء مجموعات المحرك + الفرامل منا في متجر واحد،خفض تكاليف المشتريات والخدمات اللوجستية بشكل كبير.

3استجابة سريعة بعد البيع ودعم فني شامل

بالمقارنة مع دورات ما بعد البيع الطويلة وعمليات الإصلاح المعقدة للعلامات التجارية الأوروبية والأمريكية، نحن نقدم خدمة ما بعد البيع السريعة وتوريد القطع الأصلية في الوقت المناسب.هيكل منتجنا الناضج، والإصلاح المريح، والقطع المتبادلة بشكل كبير تخفض بشكل كبير تكاليف الصيانة بعد البيع وضغط خدمة العملاء للموزعين.

4شهادات تصدير كاملة وجودة مضمونة

لقد اجتازت منتجاتنا مراجعات شهادات SGS المعتمدة وتتوافق مع معايير التصدير مثل CE / ISO ، والبيع إلى العديد من البلدان والمناطق في جميع أنحاء العالم. يتم ضمان الجودة ،والصادرات غير معوقة.

5سلسلة التوريد المستقرة ووقت التسليم القابل للسيطرة

كمصنع إنتاج مصدر، لدينا قدرة إنتاج مستقرة ونظام مراقبة جودة شامل.القضاء على مخاوف النقص في المخزون وضمان تسليم الطلبات في الوقت المناسب للعملاء النهائيين.

ما هي المشاكل التي يمكنني حلّها لك؟

للموزعينتساعدك على الاستيلاء على السوق بسرعة

ما تحتاجه أكثر هو منتجات تنافسية، إمدادات مستقرة، و هوامش ربحية كبيرة منتجات سلسلة BK10 ناضجة تكنولوجياً و موثوقة و لها ميزة سعر كبيرةتحويل الموارد الحالية للعملاء مباشرةأقدم لك إمدادات مستقرة، أسعار تنافسية، ودعم شامل بعد البيع، مما يساعدك على زيادة ولاء العملاء ومعدلات إعادة الشراءكما يتم دعم تخصيص OEM لتلبية احتياجاتك لبناء علامتك التجارية الخاصة بك.

لمصنعي OEMمساعدتك على خفض التكاليف وزيادة الكفاءة

ما تحتاجه أكثر هو المكونات الأساسية الموثوقة والمتطابقة مع المعايير والتي تأتي في الوقت المناسب.أبعاد تركيب سلسلة BK10 تتوافق مع معايير الصناعة ويمكن أن تكون مطابقة مباشرة مع مختلف محركات Orbit وأنظمة محركات جانب العجلاتنحن ندعم التخصيص بناءً على الرسومات من أنواع طرفات التثبيت وأنواع امتداد العمود إلى تكوينات منفذ النفط ، ويمكن تعديل كل شيء حسب الحاجة.اختيارنا سيقلل من تكاليف الشراء، وتحسين تخطيط سلسلة التوريد الخاصة بك، وتوفير الدعم الفني في الوقت المناسب وضمانات ما بعد البيع. خلال مرحلة الاختيار، يمكننا مساعدتك في تحديد المعلمات الرئيسية مثل النزوح،شاشة، تمديد العمود، ومصدر النفط لضمان مطابقة صحيحة.

لمقدمي خدمات الإصلاحإصلاحات أكثر كفاءة

يساور سوق الإصلاح القلق الأكبر بشأن صعوبة الحصول على قطع الغيار، وأوقات التوصيل الطويلة، والأسعار غير الشفافة. المكابح من سلسلة BK10 لها هيكل بسيط وسهلة الإصلاح.لدينا قائمة كاملة من قطع الغيار وتعليمات إصلاح مفصلةمن قطع الغيار القياسية إلى مكونات الختم، نحن نقدم محطة واحدة، مما يقلل بشكل كبير من وقت الانتظار لإصلاح وتحسين رضا العملاء النهائيين.

للمستخدمين النهائيينآمنة وموثوقة وخالية من القلق وبدون جهد

يستخدم BK10 منصة مكابح قرصية محسّنة وتصميم مضغوط بالربيع، مما يضمن الكبح الموثوق به وطول عمر الخدمة. يستخدم عمود الإخراج نفس محامل الدوال الثقيلة في كلا الطرفين،توفير قدرة حمولة شعاعية أكبرسواء كانت منصات العمل الجوية أو الآلات الزراعية، BK10 يوفر حماية القطع الثابتة الموثوقة لمعداتك.

مرحباً بك في الشراء منا في الصين

نحن مصنعون محترفون للكوابح الهيدروليكية في الصين ، مع سنوات عديدة من الخبرة في البحث والتطوير وإنتاج الكوابح الهيدروليكية بالكامل.لقد اجتازت منتجاتنا الشهادات الدولية مثل SGS / ISOمنتجاتنا الرئيسية تشمل:

الفرامل الهيدروليكية الرطبة الثابتة من سلسلة BK10 (BK10-1 عزم الدوران 1150Nm / BK10-2 عزم الدوران 1700Nm)

سلسلة كاملة من المحركات الهيدروليكية Orbit (BMM/BMP/BMR/BMH/BMSY/BMT/BMV، إلخ، وتغطي 8 ~ 800cc/rev)

سلسلة كاملة من معدات القيادة الهيدروليكية (101S/OSPC/OSPB/HKUS/BZZ-B، الخ)

منتجات الصمام الداعم

من خلال الشراء مباشرة من مصنعنا في الصين، سوف تحصل على: أسعار مصنع تنافسية، ودعم فني محترف، وضمان إمدادات مستقرة.يتم تصدير منتجاتنا إلى العديد من البلدان والمناطق في جميع أنحاء العالم وتستخدم على نطاق واسع في آلات البناء، الآلات الزراعية، منصات العمل الجوية، الآلات الغابات، الآلات البحرية، ومجالات أخرى، وتتمتع بثقة عالية من العملاء.

نحن نرحب بالموزعين العالميين، مصنعي المعدات الأولية، ومقدمي الخدمات لزيارة مصنعنا في الصين لمناقشة التعاون.أو شراء بكميات كبيرةسوف نخدمك بموقف احترافي ومنتجات عالية الجودة

اتصل بنا الآن للحصول على كتالوج منتجاتنا وأسعارها!يرجى الاتصال بموظفي المبيعات مباشرة للحصول على دليل المنتج الرسمي والشروط والأحكام.
