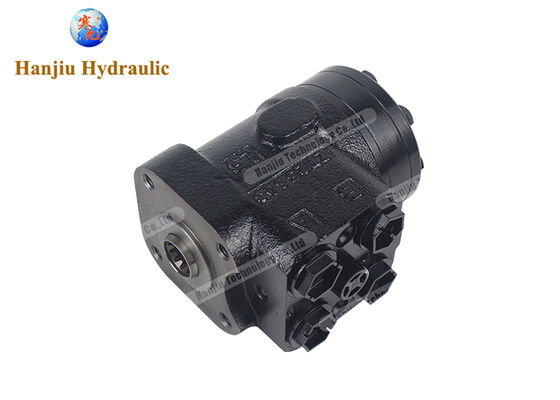

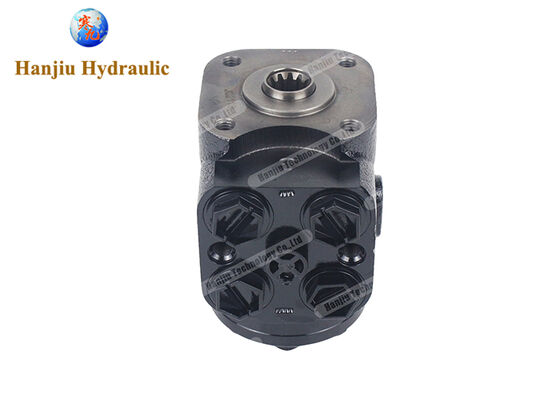

نظام القيادة الهيدروليكي الكامل ذو الإحساس بالحمل من سلسلة 101S

نظام التوجيه الهيدروليكي بالكامل المستشعر للحمل من سلسلة 101S – بديل مثالي لـ OSPC

إن نظام التوجيه الهيدروليكي بالكامل المستشعر للحمل من سلسلة 101S هو حل فعال من حيث التكلفة للتحكم في التوجيه للآلات الزراعية وآلات البناء والمركبات الخاصة. متوافق وظيفيًا بالكامل مع سلسلة OSPC LS، ومع معلمات الأداء التي تلبي المعايير الدولية، تعد هذه السلسلة بديلاً مثالياً لأنظمة التوجيه OSPC. تُستخدم على نطاق واسع في أنظمة التحكم في التوجيه للمركبات الثقيلة منخفضة السرعة مثل الجرارات، والرافعات، والرافعات الشوكية، وحصادات القمح، ومدحلات الطرق، والآلات البحرية، وآلات الغابات، وآلات صيانة الطرق.تتراوح نطاقات الإزاحة الرئيسية للمنتج من 50 مل/دورة إلى 400 مل/دورة، بحد أقصى لضغط الإدخال يبلغ 17.5 ميجا باسكال، وحد أقصى لضغط خلفي مستمر يبلغ 2.5 ميجا باسكال، وعزم دوران توجيه يدوي أقل من أو يساوي 130 نيوتن متر. يوفر أوضاعًا وظيفية متعددة، بما في ذلك ON (نواة مفتوحة غير مستجيبة)، CN (نواة مغلقة غير مستجيبة)، OR (نواة مفتوحة مستجيبة)، و LS (مستشعر للحمل)، لتلبية متطلبات التكوين لأنظمة الهيدروليك المختلفة.أولاً. الاستخدام الصحيح لوحدات التوجيه 101S1. نقاط التركيبقبل التركيب، تأكد من تطابق مواصفات المنتج مع النظام الرئيسي، بما في ذلك الإزاحة وطريقة التوصيل وتكوين الصمام. أثناء التركيب، قم بشد مسامير التوصيل إلى قيمة عزم الدوران المحددة وضع مادة لاصقة مناسبة لقفل المسامير لمنع الارتخاء بسبب الاهتزاز. إذا كانت هناك حاجة لتعديل موضع ذراع التأرجح أثناء التركيب، فقم أولاً بإزالة برغي تعديل محدد التوجيه المقابل على ترس التوجيه. بعد التعديل، أعد التركيب بعزم دوران يبلغ 12 ± 3 نيوتن متر. طوال العملية بأكملها، تجنب تمامًا إدخال أجسام غريبة في ترس التوجيه. قبل توصيل خطوط الهيدروليك، تأكد من نظافة خط الأنابيب وخلوه من الشوائب، وأن لزوجة الزيت تلبي متطلبات النظام.

2. تكوين النظاميمكن استخدام ترس التوجيه من سلسلة 101S مع مضخة ذات إزاحة ثابتة، أو مضخة ذات ضغط ثابت متعدد الإزاحة، أو مضخة مستشعرة للحمل (مضخة متغيرة مع تعويض تدفق وضغط مدمج) لتشكيل تكوينات مختلفة لأنظمة التوجيه الهيدروليكي المستشعرة للحمل. يمكن استخدام الموديلات المثبتة على اللوحة (مثل 101S-5، 101S-5L، 101S-5E) مع صمامات الأولوية من نوع PVF* عبر توصيل مثبت على اللوحة؛ يجب استخدام الموديلات المثبتة على الأنابيب (مثل 101S-5T) مع صمامات الأولوية من نوع DYXL أو YXL عبر توصيل مثبت على الأنابيب، ويجب أن يكون صمام الأمان للنظام موجودًا على صمام الأولوية. أثناء التركيب، يرجى اتباع رسومات المنتج وتعليماته بدقة لتوصيل الأنابيب.3. احتياطات التشغيل

عند تدوير عجلة القيادة، تدور نواة الصمام بزاوية صغيرة، ويتم الضغط على الزنبرك لأسفل، مما يتسبب في دوران غلاف الصمام. تنفصل نواة الصمام وغلاف الصمام بزاوية معينة، مما يؤدي إلى توصيل دائرة الزيت. يقوم عمود الربط بقيادة الدوار في الجزء الثابت للدوران، ويوصل الزيت الهيدروليكي بما يتناسب مع زاوية عجلة القيادة إلى صمام تضخيم التدفق. عند توقف الدوران، يتسبب الزنبرك في عودة غلاف الصمام ونواة الصمام تلقائيًا إلى المركز، مما يغلق دائرة الزيت. قبل بدء تشغيل النظام، تحقق من مستوى الزيت وقم بتصريف الهواء من الأنابيب لمنع دخول الهواء والتسبب في تأخير التوجيه أو عدم استقراره.

ثانياً. استكشاف الأخطاء وإصلاحها الشائعة وطرق الإصلاح

1. توجيه ثقيل

الأسباب المحتملة: نقص الزيت الهيدروليكي أو وجود هواء في النظام الهيدروليكي؛ انسداد فلتر الخزان؛ خلل في صمام تنظيم مضخة الزيت؛ تلف حلقة الختم لمكبس التوجيه المعزز أو حلقة الختم المركزية لأخدود حلقة الختم الشعاعية لجسم الصمام؛ خلوص صمام مفرط أو إغلاق غير صحيح.

خطوات استكشاف الأخطاء وإصلاحها

: تحقق من مستوى الزيت وأضف الزيت ← نظف الفلتر ← قم بتصريف الهواء ← تحقق من مضخة الزيت والأختام. استبدل الأختام التالفة فورًا.

2. تسرب الزيت عند وصلات ترس التوجيه

تشمل نقاط تسرب الزيت الشائعة الوصلات بين جسم الصمام، والحجاب الحاجز، والجزء الثابت، والدوار، بالإضافة إلى ختم عمود الدوران أو صمام التنفيس.

طرق الإصلاح: بالنسبة لتسرب الزيت عند الوصلات، استبدل الختم، ونظف الوصلات، أو شد المسامير؛ بالنسبة لأعمدة الدوران التالفة أو أختام صمام التنفيس، استبدل الأختام المقابلة مباشرة.

3. توجيه غير مستجيب أو توجيه معزز غير مستقر

تتمتع سلسلة 101S بنفس المظهر والهيكل الداخلي ومعلمات الأداء مثل سلسلة OSPC LS، ويمكنها استبدال منتجات السلسلة الرئيسية مثل OSPC، و M+S HKUS، و Eaton 401 مباشرة. لا يحتاج التجار إلى تعديل حلولهم الحالية؛ الاستبدال مريح وله قبول عالٍ لدى العملاء.خطوات استكشاف الأخطاء وإصلاحها

: قم بتصريف الهواء ← نظف دائرة الزيت ← تحقق مما إذا كان ضغط إشارة منفذ زيت LS طبيعيًا ← إذا كان التآكل الداخلي شديدًا، قم بتفكيك وإصلاح أو استبدال ترس التوجيه.

4. نصائح الصيانة

بعد التفكيك والتنظيف، تحقق من التروس والرف للتآكل والتلف، ومن الغلاف للتشققات. ملاحظة: لا يجوز لحام أو تقويم الأجزاء الموجودة على ترس التوجيه؛ يجب استبدالها. يوصى بالتحقق في نفس الوقت من محمل الدفع، وعمود التروس القطاعي، ومحمل الأسطوانة الإبرية أثناء الصيانة. في حالة العثور على تلف، أو انبعاجات، أو صدأ، أو تشققات، استبدلها فورًا. إذا كان التلف الداخلي شديدًا، يوصى باستبدال ترس التوجيه بالكامل لضمان سلامة النظام.

ثالثاً. مزايا المنتج الأكثر أهمية للتجار

1. قابل للمقارنة بالكامل مع العلامات التجارية الدولية، استبدال خالٍ من القلق

تتمتع سلسلة 101S بنفس المظهر والهيكل الداخلي ومعلمات الأداء مثل سلسلة OSPC LS، ويمكنها استبدال منتجات السلسلة الرئيسية مثل OSPC، و M+S HKUS، و Eaton 401 مباشرة. لا يحتاج التجار إلى تعديل حلولهم الحالية؛ الاستبدال مريح وله قبول عالٍ لدى العملاء.2. تصميم عالي التكامل، فعالية تكلفة رائدة

تدمج هذه السلسلة صمام الأمان، وصمام الحمل الزائد ثنائي الاتجاه، وصمام التجديد ثنائي الاتجاه، وصمام الفحص عند المدخل جميعها داخل غلاف ترس التوجيه، مما يلغي الحاجة إلى كتل صمامات توصيل إضافية. هذا يجعلها أكثر ملاءمة للاستخدام، وأبعاد التوصيل تتوافق مع المعايير الدولية. عدد أقل من الأجزاء يعني تكاليف شراء أقل، وعملية تجميع مبسطة، ومعدل فشل أقل.

3. تكوينات وظيفية متعددة، تغطية واسعة

يقدم المنتج أربعة أوضاع: ON (نواة مفتوحة غير مستجيبة)، CN (نواة مغلقة غير مستجيبة)، OR (نواة مفتوحة مستجيبة)، و LS (مستشعر للحمل). مع أكثر من عشر مواصفات تتراوح من 50 مل/دورة إلى 400 مل/دورة، يمكنها التكيف مع سيناريوهات التطبيق المختلفة، من الآلات الزراعية الخفيفة إلى آلات البناء الثقيلة. توزيع نموذج واحد يمكن أن يخدم قطاعات سوق متعددة، مما يؤدي إلى كفاءة عالية في دوران المخزون.

4. سلسلة توريد مستقرة، وقت تسليم يمكن التحكم فيه

بصفتنا مصنع التصنيع الأصلي، لدينا قدرة إنتاج مستقرة ونظام شامل لمراقبة الجودة. يمكن للموزعين الاستمتاع بضمانات توريد مستقرة وسياسات طلب مرنة، مما يلغي مخاوف نفاد المخزون وانقطاع التوريد.5. استجابة سريعة لما بعد البيع وهوامش ربح عاليةمقارنة بدورات ما بعد البيع الطويلة للعلامات التجارية الأوروبية والأمريكية، نقدم استجابة سريعة وتوريدًا في الوقت المناسب للأجزاء، مما يساعد الموزعين على تقليل تكاليف صيانة ما بعد البيع. يضمن نظام تسعير المصنع المعقول أن يتمتع الموزعون بهوامش ربح وفيرة.

رابعاً. ما هي المشاكل التي يمكنني حلها لك؟

للموزعين

– مساعدتك على فتح السوق بسرعة

تستبدل سلسلة 101S تمامًا سلسلة OSPC. يمكن تحويل موارد عملاء OSPC الحالية لديك مباشرة، دون الحاجة إلى اكتساب عملاء جدد. أقدم لك توريدًا مستقرًا وأسعارًا تنافسية واستجابة سريعة لما بعد البيع، مما يساعدك على تحسين رضا العملاء ومعدلات إعادة الشراء.

لشركات تصنيع المعدات الأصلية (OEM)

– مساعدتك على تحسين سلسلة التوريد الخاصة بك

ما تحتاجه هو مكونات هيدروليكية أساسية ذات أداء موثوق به ومعلمات متسقة وأوقات تسليم مستقرة. تتوافق سلسلة 101S تمامًا مع أبعاد التوصيل القياسية الدولية ويمكنها استبدال تكوين OSPC الأصلي مباشرة دون تعديل تصميم الوحدة الرئيسية. نحن ندعم التخصيص بناءً على الرسومات المقدمة؛ يمكن تعديل كل شيء من مواضع فتحات التركيب إلى أنواع منافذ الزيت حسب الحاجة، مما يساعدك على تقليل تكاليف الشراء وتحسين تخطيط سلسلة التوريد الخاصة بك.

لمقدمي خدمات الإصلاح

– جعل الإصلاحات أكثر كفاءة

أكبر المخاوف في سوق الإصلاح هي عدم توفر الأجزاء، والأسعار غير الشفافة، وأوقات التسليم الطويلة. تروس التوجيه من سلسلة 101S قابلة للتبديل مع سلسلة OSPC. لدينا مجموعة كاملة من مواصفات الإزاحة وتكوينات الصمامات، مع مخزون وفير وتسليم سريع. من الأجزاء القياسية إلى تجميعات الصمامات المخصصة، نقدم متجرًا شاملاً، مما يقلل بشكل كبير من وقت انتظار الإصلاح الخاص بك ويعزز سمعة خدمتك.خامساً. مرحبًا بكم في الشراء منا في الصين

نحن مصنعون محترفون لتروس التوجيه الهيدروليكي يقع في شيجياتشوانغ، مقاطعة خبي، الصين. مع سنوات من الخبرة في البحث والتطوير وإنتاج تروس التوجيه الهيدروليكي بالكامل، منتجاتنا معتمدة من SGS/BV. نحن نوفر سلاسل متعددة من تروس التوجيه الهيدروليكي بالكامل، بما في ذلك 101S، OSPC، OSPB، HKUS، 060، 102S، 103S، و BZZ-B، بمواصفات كاملة. يمكننا أيضًا تولي طلبات OEM/ODM المخصصة.

سيمنحك اختيار الشراء مباشرة من مصنعنا في الصين: أسعار مصنع تنافسية، ودعم فني احترافي، وضمان توريد مستقر. يتم تصدير منتجاتنا إلى العديد من البلدان والمناطق في جميع أنحاء العالم، وتستخدم على نطاق واسع في الآلات الزراعية، وآلات البناء، والآلات البحرية، وآلات الغابات، وغيرها من المجالات، وتتمتع بمستوى عالٍ من ثقة العملاء.نرحب بالموزعين العالميين ومصنعي المعدات الأصلية ومقدمي الخدمات لزيارة مصنعنا في الصين لمناقشة التعاون. سواء كنت بحاجة إلى اختبار العينات، أو استشارة فنية، أو شراء كميات كبيرة، فسنخدمك بموقف احترافي ومنتجات عالية الجودة.

اتصل بنا الآن للحصول على كتالوج منتجاتنا وعرض الأسعار!

للحصول على أحدث مواصفات المنتج وعروض الأسعار، يرجى الاتصال بموظفي المبيعات لدينا مباشرة للحصول على دليل المنتج الرسمي والشروط التجارية.
