تفاصيل المنتج:
شروط الدفع والشحن:
|
| اسم المنتج: | محرك جيرولر هيدروليكي | مادة: | الحديد الزهر |
|---|---|---|---|
| رقم الموديل: | بمف-50-H4-RS | سمات: | عزم دوران عالي السرعة منخفض |
| النزوح: | 50CC | رمح: | عمود مفتاح 1 بوصة |
| إبراز: | المحرك الهيدروليكي المداري 50CC,مقطوعات هيدروليكية,محرك هيدروليكي مفتاح 1 بوصة woodruff,Hydraulic motor square flange,Hydraulic motor 1 inch woodruff key |
||

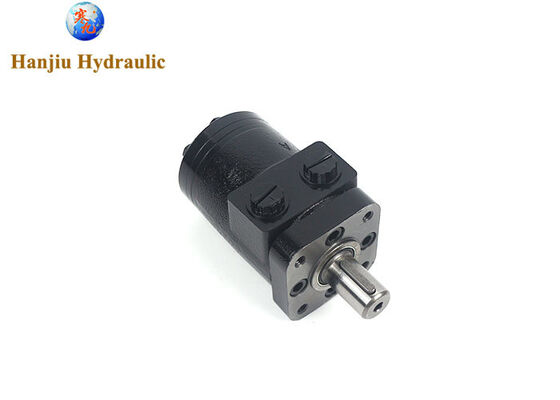

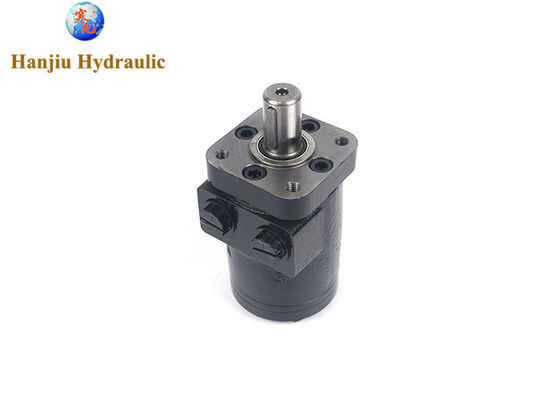

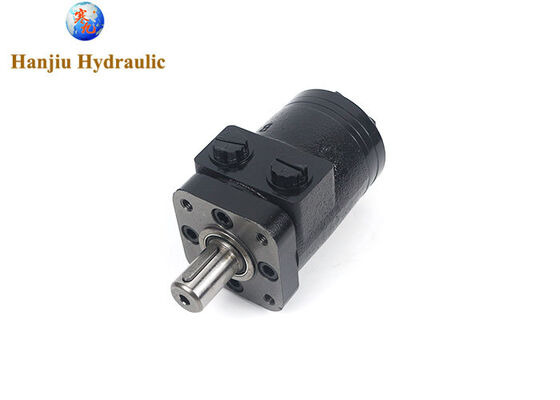

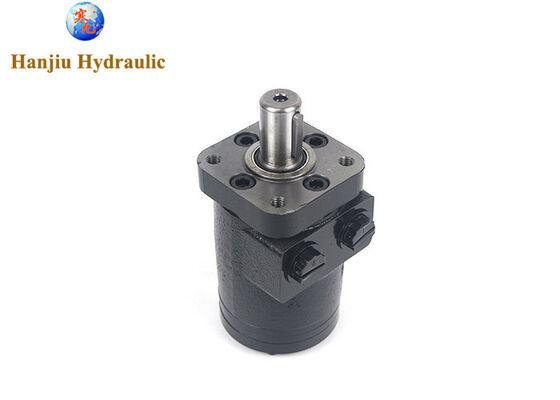

المحركات المدارية BMPH-50-H4-R-S،50CC هيدروليك محرك مربع شفرة مع 1 بوصة المفتاح woodruff
تفاصيل المنتج
نوع الطراز:BMPH-50-H4-R-S
مساحة السيارات: 50 سي سي
الجهاز:4 بولت ستد: 44.4 [1.75] Dia. X 3.0 [.12] الطيار، .375-16 التثبيت
العمود:العمود Ø25.4المفتاح المتوازي6.35×6.35×3175
خيوط الممر:7/8-14 O-ring,7/16-20UNF
المواصفات
| النوع | BMPH 36 |
BMPH 50 |
BMPH 80 |
BMPH 100 |
BMPH 125 |
BMPH 160 |
BMPH 200 |
BMPH 250 |
BMPH 315 |
BMPH 400 |
BMPH 500 |
|
| الازاحة الهندسية (cm3 / rev.) | 36 | 51.7 | 77.7 | 96.2 | 120.2 | 157.2 | 194.5 | 240.3 | 314.5 | 389.5 | 486.5 | |
| الحد الأقصى للسرعة (دورات في الدقيقة) | -حسناً | 1500 | 1150 | 770 | 615 | 490 | 383 | 310 | 250 | 192 | 155 | 120 |
| int. | 1650 | 1450 | 960 | 770 | 615 | 475 | 385 | 310 | 240 | 190 | 150 | |
| عزم دوران أقصى (N·m) | -حسناً | 55 | 100 | 146 | 182 | 236 | 302 | 360 | 380 | 375 | 360 | 385 |
| int. | 76 | 128 | 186 | 227 | 290 | 370 | 440 | 460 | 555 | 525 | 560 | |
| القمة | 96 | 148 | 218 | 264 | 360 | 434 | 540 | 550 | 650 | 680 | 680 | |
| القوة القصوى (كيلوواط) | -حسناً | 8 | 10 | 10 | 11 | 10 | 10 | 10 | 8.5 | 7 | 6 | 5 |
| int. | 11.5 | 12 | 12 | 13 | 12 | 12 | 12 | 10.5 | 8.5 | 7 | 6 | |
| انخفاض الضغط القصوى (MPa) | -حسناً | 12.5 | 14 | 14 | 14 | 14 | 14 | 14 | 11 | 9 | 7 | 6 |
| int. | 16.5 | 17.5 | 17.5 | 17.5 | 17.5 | 17.5 | 17.5 | 14 | 14 | 10.5 | 9 | |
| القمة | 22.5 | 22.5 | 22.5 | 22.5 | 22.5 | 22.5 | 22.5 | 18 | 16 | 14 | 12 | |
| الحد الأقصى للجريان (L/min) | -حسناً | 55 | 60 | 60 | 60 | 60 | 60 | 60 | 60 | 60 | 60 | 60 |
| int. | 60 | 75 | 75 | 75 | 75 | 75 | 75 | 75 | 75 | 75 | 75 | |
| الوزن (كيلوغرام) | 5.6 | 5.6 | 5.7 | 5.9 | 6 | 6.2 | 6.4 | 7 | 6.9 | 7.4 | 8 | |
أنواع أخرى، يمكنك الاختيار من بين شفرة النظام
1إستعدوا للتركيب
التحضير الدقيق قبل التثبيت هو مفتاح لتجنب الفشل اللاحق. أولاً ، إجراء عمليات تفتيش: 1. فحص حالة BMP / BMPH المحرك المداري.التحقق من عمود الخروج المحرك والشريحة تركيب لا تظهر أي تلف تأثيرتأكد من أن الأختام سليمة وغير مشوهة. اتصل بدعم ما بعد البيع على الفور إذا تم اكتشاف تلف النقل.والحطام من سطح تثبيت اللحاء ونقاط اتصال العمودأسطح ناعمة مع ورق الرمال لمنع توزيع القوة غير المتساوية بسبب نقاط اتصال غير منتظمة بعد التثبيت.
يجب إعداد الأدوات والمواد الاستهلاكية مسبقاً: جهز مفاتيح الدوران المتوافقة، ومفاتيح هيكس، والمعطف، والزيت الهيدروليكي النظيف، والأقمشة الخالية من القمل.تأكد من أن بيئة التثبيت جافة ونظيفةخاصة في البيئات الخارجية مثل الحقول أو مواقع البناء، قم بإنشاء ملاجئ غبار مؤقتة لمنع الملوثات من دخول داخل المحرك.
2إجراءات التثبيت
الخطوة الأولى تتضمن تحديد الموقع وتثبيت اللحاء. تحديد محاذاة اللحاء من BMP المحرك المدارية / BMPH مع اللحاء محطة العمل المعدات، وضمان أن ثقوب التثبيت محاذاة تماما.لا تجبروا على الموازنة بضربضغط يدوياً على أربعة إلى ستة مشبكات (استخدم مشبكات عالية القوة المحددة في دليل المعدات) أولاً. ثم، باستخدام مفتاح العزم،تشديدها بثلاث مراحل وفقًا لمبدأ "التشديد الشعبي والمتساوي"تجنب التشديد الزائد، الذي قد يسبب تشوه الفلنج، أو عدم التشديد، والذي قد يؤدي إلى اهتزاز أثناء التشغيل.
تتضمن الخطوة 2 توصيل العمود وتختمها. بالنسبة للاتصالات المفتاحية: تطبيق كمية صغيرة من الدهون على مفتاح العمود الخارجي، وإدخال المفتاح بسلاسة،ثم محاذاة بعناية وإدخال عمود محرك المعدات لضمان عدم حدوث ربط. للاتصالات المتداخلة: محاذاة التداخلات ودفع في وتيرة ثابتة ؛ تجنب الاصطدامات العنيفة. بعد اتصال العمود،تطبيق حلقة متساوية من السائل المقاوم للزيت حول سطح التزاوج للشريحة لإنشاء ختم ثانوي ومنع تسرب الزيت الهيدروليكي.
الخطوة الثالثة تتضمن توصيل خط هيدروليكي. أولاً، فحص منافذ الدخول والخروج من المحرك للتأكد من وجود ضرر. مسح المنافذ بقطعة قماش خالية من القماش مغطاة بزيت هيدروليكي نظيف. بعد ذلك،محاذاة الخطوط مع الموانئ وتشددها بالتساوي باليد. وأخيراً ، قم بتثبيتها بمفتاح فرنسي. ملاحظة حرجة: يجب أن تتوافق منافذ الدخول والخروج بدقة مع خطوط الزيت في المعدات.عكس الاتصالات سيجعل المحرك للدوران في الاتجاه الخاطئ وفشل.
3. التشغيل والقبول
بعد التثبيت ، يجب إجراء التشغيل. أثناء التشغيل بدون حمولة ، قم بتشغيل المعدات وتشغيل المحرك بسرعة منخفضة لمدة 5-10 دقائق. لاحظ الضوضاء أو الاهتزازات غير الطبيعية ،لمس الهيكل للتحقق من درجة الحرارة، وتفقد المقابس والاتصالات من الأنابيب بحثًا عن التسرب. بمجرد أن تكون العملية دون حمولة طبيعية ، وزيادة الحمل تدريجياً إلى 30٪ و 60٪ و 100٪ من الحمل الاسمي.تشغيل كل مرحلة لمدة 15 دقيقة مع مراقبة سرعة المحرك وعزم الدوران لضمان امتثال مواصفات المعداتإذا حدثت انخفاضات مفاجئة في السرعة أو عدم كفاية عزم الدوران، قم بإيقاف تشغيل الوحدة للتحقق من ضغط الأنابيب أو حالة اتصال العمود.
وراء التثبيت الموحد يكمن نظام الدعم الشامل لشركة هانجيوتوفر Hanjiu Motor Orbital BMP / BMPH مع أدلة تركيب مفصلة وموضحة ودروس فيديوفريق البحث والتطوير المهني لدينا يوفر إرشادات تثبيت مخصصة تتناسب مع ظروف المعدات المحددةتوفر شبكة عالمية شاملة بعد البيع الدعم الفني 24/7 طوال عملية التثبيتاختيار Hanjiu Motor Orbital BMP/BMPH يعني ليس فقط الحصول على منتج عالي الجودة ولكن أيضا الاستمتاع بالدعم الفني الكامل للعملية
