تفاصيل المنتج:
شروط الدفع والشحن:
|
| النوع: | محرك عزم عالي السرعة منخفض | المواد: | الحديد الزهري |
|---|---|---|---|
| النزوح: | 80 مل/ساعة | شاشة: | 2 عجلة القياسية |
| حجم الميناء: | 1.0625-12 منافذ UN-2B SAE O-Ring | خط تصريف: | .4375-20 منفذ UNF-2B SAE O-Ring |
| إبراز: | إيتون جيرولر و محرك جيروتور,M02049AC02AF0100010000000AAAAF,104-1061-006,M02049AC02AF0100010000000AAAAF,104-1061-006 |
||

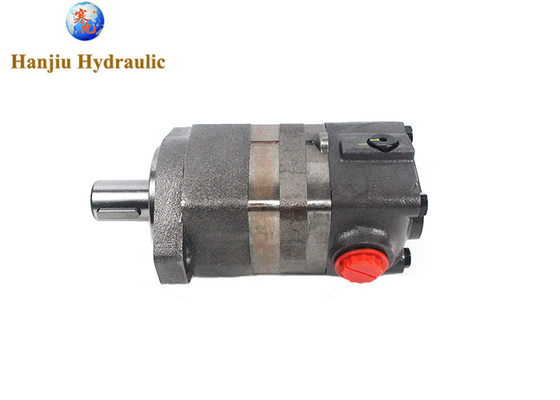

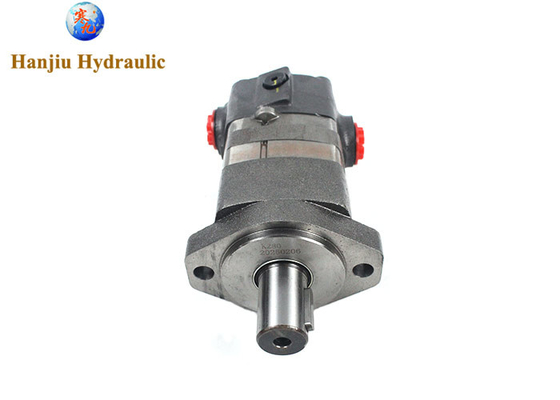

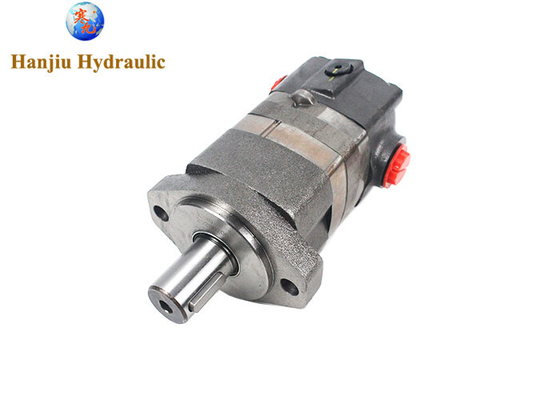

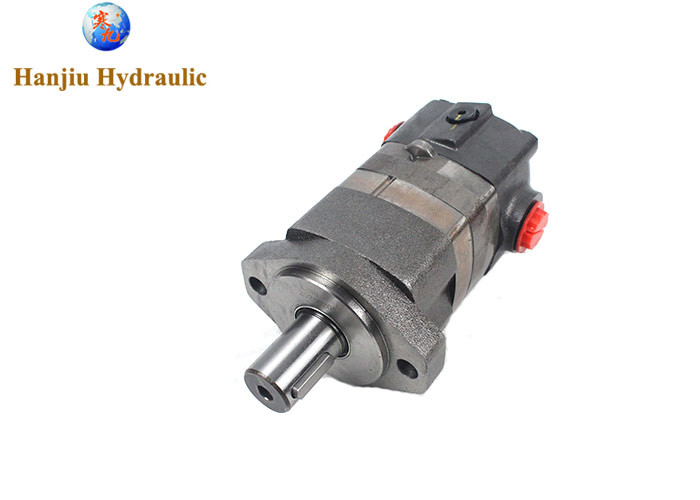

أوتون جيرولر وجيروتور M02049AC02AF0100010000000AAAAF 104-1061-006
مراجعة سريعة:
رقم الطراز:BMK2-80= 104-1061-006
| النزوح | 80.6 سنتيمتر مكعب لكل دورة |
| السرعة | 800-980 دورة في الدقيقة |
| عزم الدوران | 235-345 nm |
| تركيب |
2 مشبك SAE A فلنج
|
| عجلة | 1 1/4 بوصةمستقيم |
المواصفات الرئيسية:
| المواصفات الرئيسية: | |||||||||||
| النوع | BMK2 | BMK2 | BMK2 | BMK2 | BMK2 | BMK2 | BMK2 | BMK2 | BMK2 | BMK2 | |
| 65 | 80 | 100 | 125 | 160 | 200 | 250 | 315 | 400 | 475 | ||
| النزوح الهندسي (cm3 / rev.) |
65 | 80 | 100.9 | 129.8 | 156.8 | 193.4 | 242.5 | 304.3 | 390.8 | 485 | |
| الحد الأقصى للسرعة (دورات في الدقيقة) | -حسناً | 835 | 800 | 742 | 576 | 477 | 385 | 308 | 246 | 191 | 153 |
| int. | 990 | 980 | 924 | 720 | 713 | 577 | 462 | 365 | 287 | 230 | |
| عزم دوران أقصى (N·m) | -حسناً | 185 | 235 | 295 | 385 | 455 | 540 | 660 | 765 | 775 | 845 |
| int. | 245 | 345 | 445 | 560 | 570 | 665 | 820 | 885 | 925 | 930 | |
| انخفاض الضغط القصوى (MPa) | -حسناً | 20.5 | 21 | 21 | 21 | 20.5 | 20.5 | 20.5 | 21 | 15.5 | 12 |
| int. | 27.5 | 31 | 31 | 31 | 26 | 26 | 26 | 24 | 17 | 14 | |
| القمة | 31 | 31 | 31 | 31 | 31 | 31 | 31 | 31 | 20.5 | 17 | |
| الحد الأقصى للجريان (L/min) | -حسناً | 55 | 65 | 75 | 75 | 75 | 75 | 75 | 75 | 75 | 75 |
| int. | 65 | 80 | 95 | 95 | 115 | 115 | 115 | 115 | 115 | 115 | |
| الوزن (كيلوغرام) | 9.2 | 9.4 | 9.7 | 10 | 10.2 | 10.5 | 11 | 11.5 | 12 | 12.4 | |
| * الضغط المستمر: القيمة القصوى للعمل المستمر للمحرك. | |||||||||||
| * الضغط المتقطع: القيمة القصوى لمحرك العمل في 6 ثوانٍ في الدقيقة. | |||||||||||
| * ضغط الذروة: القيمة القصوى لمحرك العمل في 0.6 ثانية في الدقيقة. | |||||||||||
المزيد من محركات بي إم كي 2- المحرك المداري (تشغيل 65 500 CC) متوفرة:
| 80 سي سي | 100 سي سي | 130 سي سي | 160 سي سي | 195 سي سي | 245 سي سي | 305 سي سي | 395 سي سي | 490 سي سي |
| 104-1001-006 | 104-1002-006 | 104-1003-006 | 104-1004-006 | 104-1005-006 | 104-1006-006 | 104-1007-006 | 104-1143-006 | |
| 104-1037-006 | 104-1038-006 | 104-1039-006 | 104-1040-006 | 104-1041-006 | 104-1042-006 | 104-1043-006 | 104-1044-006 | |
| 104-1022-006 | 104-1023-006 | 104-1024-006 | 104-1025-006 | 104-1026-006 | 104-1027-006 | 104-1028-006 | 104-1228-006 | 104-1420-006 |
| 104-1061-006 | 104-1062-006 | 104-1063-006 | 104-1064-006 | 104-1065-006 | 104-1066-006 | 104-1067-006 | 104-1068-006 | 104-1421-006 |
| 104-1029-006 | 104-1030-006 | 104-1031-006 | 104-1032-006 | 104-1033-006 | 104-1034-006 | 104-1035-006 | 104-1229-006 | 104-1422-006 |
| 104-1087-006 | 104-1088-006 | 104-1089-006 | 104-1090-006 | 104-1091-006 | 104-1092-006 | 104-1093-006 | 104-1094-006 | 104-1423-006 |
لدى هانجيو خبرة واسعة في إنتاج محركات مداري عالية الدوران، منخفضة السرعة، وتصدر منتجاتنا إلى أكثر من عشرة دولة وحصلت على إشادة واسعة.أنواع المحركات المدارية التي يمكننا تقديمها متنوعة، تصنف حسب النوع والمتغير والحجم (بما في ذلك إصدارات العمود المختلفة). تتراوح أحجام المحركات (التشغيل المسموح به) من 8 سنتيمترات [0.50 بوصة] إلى 800 سنتيمتر [48.9 بوصة] لكل دورة.نطاق السرعة حوالي 2500 min-1 (rpm) للطراز الأصغر و 600 min-1 (rpm) للطراز الأكبرتتراوح أقصى عزم تشغيل من 13 نيمر إلى 2700 نيمر (الذروة) ، ويتراوح أقصى طاقة من 2.0 كيلوواط إلى 70 كيلوواط.
ما يلي سيقدم لك بعضخصائص المحرك المدارية
1كفاءة عالية
مفتاح الكفاءة العالية للمحرك المداري هو تصميمه الفريد ومبدأ عمله. على عكس المحركات الدوارة التقليدية ، تحويل المحركات المدارية الطاقة مباشرة إلى حركة خطية.هذه السمة تؤدي إلى خسائر طاقة أقل بكثير خلال عملية التحويل، مما يحسن الكفاءة العامة.
إن الكفاءة العالية مهمة للإنتاج الصناعي. في مجالات مثل خطوط الإنتاج الآلية والآلات الدقيقة،المحركات المدارية قادرة على الاستجابة بسرعة لإشارات التحكم والقيام بدقة مجموعة واسعة من الإجراءاتفي الوقت نفسه ، بسبب انخفاض استهلاك الطاقة ، يمكن أن يساعد المحرك المداري الشركات أيضًا على خفض تكاليف التشغيل وتحقيق الإنتاج الأخضر.
2. تشغيل سلس على نطاق السرعة بأكملها
يعمل المحرك المداري بسلاسة على نطاق السرعة بأكمله بفضل نظام التحكم المتطور والهيكل الميكانيكي المُحسّنالمحرك المداري قادر على تحقيق ضبط دقيق لموقف الدوار، وبالتالي الحفاظ على قوة إنتاج مستقرة في كل من سرعات عالية ومنخفضة.
التشغيل السلس ضروري لتحسين دقة العمل واستقرارها. في مجالات مثل الأجهزة الطبية ومعدات التصنيع عالية الدقة،المحرك المداري يضمن أن سرعة وموقف الحركة يتم التحكم بها بدقة، وبالتالي تحسين نسبة نجاح الجراحة ونوعية المنتج الذي يتم معالجته.توفير بيئة عمل أكثر راحة للمشغل.
3مناسبة للأنظمة الهيدروليكية المفتوحة والمغلقة
التوافق مع الأجهزة: اعتماد واجهات موحدة ووحدات تحكم قابلة للتوسع ، مثل بنية محرك متوازية متعددة الطرق المدمجة ،يمكن أن تتوافق بسلاسة مع احتياجات التحكم البسيطة لأنظمة الحلقة المفتوحة أو متطلبات ردود الفعل عالية الدقة لأنظمة الحلقة المغلقة.
قابلية التكيف مع البرامج: يتم تنفيذ تبديل استراتيجية التحكم من خلال البرمجة المعلمة. على سبيل المثال،التحكم في نسبة الجهد - التردد الثابت في وضع الحلقة المفتوحة والتحكم في المتجهات في وضع الحلقة المغلقة يمكن أن يلبي متطلبات استجابة عزم الدوران والسرعة في ظروف عمل مختلفةيمكن للمستخدمين نشر المحركات في أنظمة مختلفة دون استبدال الأجهزة، مما يقلل بشكل كبير من دورة إعادة تجهيز المعدات. على سبيل المثال، في البيئات القاسية مثل آلات التعدين،يمكن لنظام الحلقة المفتوحة تبسيط عملية الصيانةبينما في سيناريوهات تحديد المواقع الدقيقة، يمكن لنظام الحلقة المغلقة تحقيق دقة التحكم على مستوى المليمتر.
4تصميم صلب ومدمج
اختيار المواد: تتبنى الغلاف عملية صب سبيكة الألومنيوم ، والتي هي خفيفة الوزن ومقاومة للصدمات.يتم تشكيل المكونات الداخلية الرئيسية عن طريق عملية الطابع لتشكيل حواف الانحناء التماثلية والشرائط التعزيزيةوالذي يحسن صلابة الانحناء بأكثر من 30%
التصميم المتكامل: يتم دمج جهاز تحكم المحرك بشكل كبير مع جسم المحرك ، مما يقلل من عدد كابلات الاتصال الخارجية ويجعله أصغر.
يسهل التركيب المدمج للمحرك المداري على المعدات ذات المساحة المحدودة ، ويقلل من خطر تخفيف الأجزاء بسبب الاهتزاز ، وبالتالي يطيل عمر الخدمة.
