تفاصيل المنتج:
شروط الدفع والشحن:
|
| النوع: | محرك عزم عالي السرعة منخفض | المواد: | الحديد الزهري |
|---|---|---|---|
| النزوح: | 315 مل / ص | شاشة: | 2 مشبك SAE B فلانج |
| حجم الميناء: | منافذ متعددة | خط تصريف: | 7 / 16-20UNF |
| السرعة: | 246 - 365 دورة في الدقيقة | عزم الدوران: | 765 - 885 نانومتر |
| إبراز: | 1041214006 المحرك الهيدروليكي,104-1214 المحرك الهيدروليكي,محرك هيدروليك إيتون شار لين 2000,104-1214 Hydraulic Motor,Eaton Char-Lynn 2000 Hydraulic Motor |
||

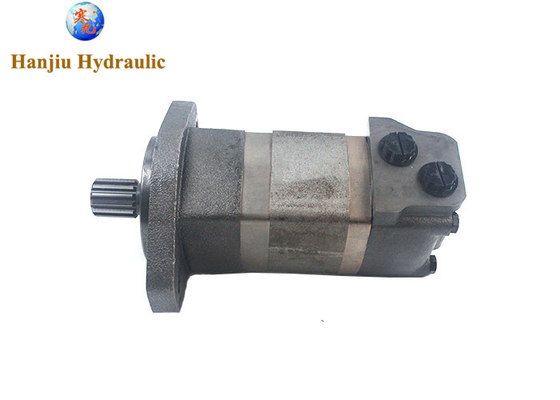

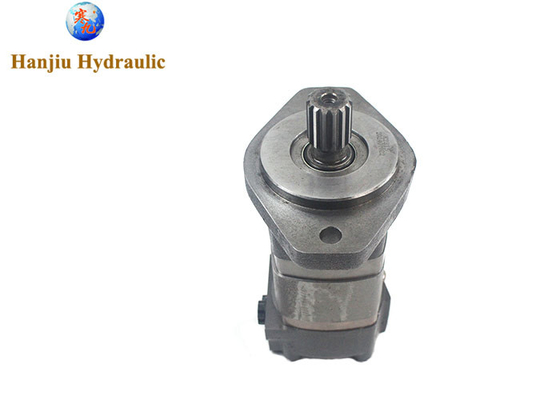

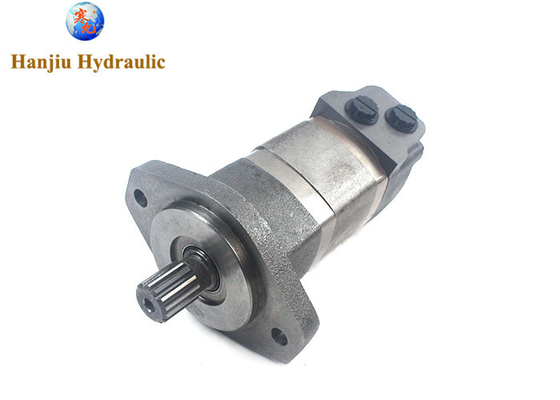

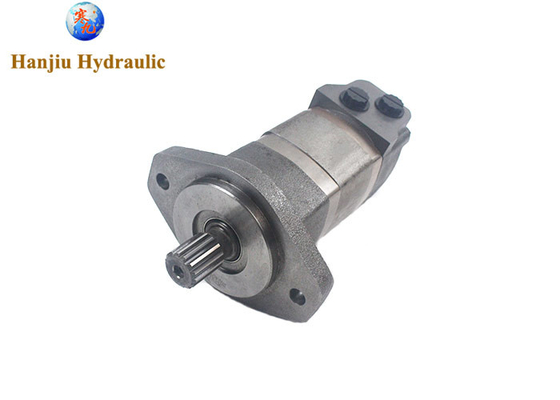

104-1214-006 1041214006 104-1214 محرك هيدروليكي متوافق مع Eaton Char-Lynn 2000 Series
مراجعة سريعة:
رقم الطراز:BMK2-315= 104-1214-006
| النزوح | 315 مل/ر |
| السرعة | 246-365 دورة في الدقيقة |
| عزم الدوران | 765-885 nm |
| تركيب |
2 مشبك SAE B فلانج
|
| عجلة | 14 أسنان عجلة التشعب |
المواصفات الرئيسية:
| المواصفات الرئيسية: | |||||||||||
| النوع | BMK2 | BMK2 | BMK2 | BMK2 | BMK2 | BMK2 | BMK2 | BMK2 | BMK2 | BMK2 | |
| 65 | 80 | 100 | 125 | 160 | 200 | 250 | 315 | 400 | 475 | ||
| النزوح الهندسي (cm3 / rev.) |
65 | 80 | 100.9 | 129.8 | 156.8 | 193.4 | 242.5 | 304.3 | 390.8 | 485 | |
| الحد الأقصى للسرعة (دورات في الدقيقة) | -حسناً | 835 | 800 | 742 | 576 | 477 | 385 | 308 | 246 | 191 | 153 |
| int. | 990 | 980 | 924 | 720 | 713 | 577 | 462 | 365 | 287 | 230 | |
| عزم دوران أقصى (N·m) | -حسناً | 185 | 235 | 295 | 385 | 455 | 540 | 660 | 765 | 775 | 845 |
| int. | 245 | 345 | 445 | 560 | 570 | 665 | 820 | 885 | 925 | 930 | |
| انخفاض الضغط القصوى (MPa) | -حسناً | 20.5 | 21 | 21 | 21 | 20.5 | 20.5 | 20.5 | 21 | 15.5 | 12 |
| int. | 27.5 | 31 | 31 | 31 | 26 | 26 | 26 | 24 | 17 | 14 | |
| القمة | 31 | 31 | 31 | 31 | 31 | 31 | 31 | 31 | 20.5 | 17 | |
| الحد الأقصى للجريان (L/min) | -حسناً | 55 | 65 | 75 | 75 | 75 | 75 | 75 | 75 | 75 | 75 |
| int. | 65 | 80 | 95 | 95 | 115 | 115 | 115 | 115 | 115 | 115 | |
| الوزن (كيلوغرام) | 9.2 | 9.4 | 9.7 | 10 | 10.2 | 10.5 | 11 | 11.5 | 12 | 12.4 | |
| * الضغط المستمر: القيمة القصوى للعمل المستمر للمحرك. | |||||||||||
| * الضغط المتقطع: القيمة القصوى لمحرك العمل في 6 ثوانٍ في الدقيقة. | |||||||||||
| * ضغط الذروة: القيمة القصوى لمحرك العمل في 0.6 ثانية في الدقيقة. | |||||||||||
المزيد من محركات بي إم كي 2- المحرك المداري (تشغيل 65 500 CC) متوفرة:
1أنواع
أنواع المحركات الهيدروليكية عالية الدوران منخفضة السرعة غنية نسبيا، ويمكن تقسيمها إلى: محرك هيدروليكي المكبس الشعاعي، محرك هيدروليكي ربط العمود المتحرك،المحرك الهيدروليكي الأسطوانة البندول ومحرك الهيدروليكي السيكلويد وهلم جرا عدة أنواع.
2الخصائص والمزايا
(1) وظيفة السرعة المنخفضة: لا حاجة لزيادة جهاز التباطؤ ، ويمكن أن تحقق تنظيم السرعة دون خطوة.
(2) عزم دوران عالي: توفير عزم دوران كامل ، بدء دون قيود زمنية وترددية ، مناسبة بشكل خاص لظروف إعادة التشغيل بالكامل.
(3) مقاومة الحمل الصدماتي: عملية مستمرة موثوقة وطويلة الأجل ومدة خدمة طويلة في البيئات القاسية وظروف العمل.
(4) سهلة التثبيت وخالية من الصيانة بشكل أساسي: مباشرة على العمود المحرك ، موثوقية عالية ، توفير المساحة
(5) قابلية التحكم الممتازة: وضع دقيق، دوران بطيء ولكن استجابة سلسة وسريعة للتسارع والكبح.
(6) الوظيفة المثالية: عند استخدام محركين هيدروليكيين أو أكثر ، فإنه يوفر وظيفة توزيع الحمل أو وظيفة التزامن المثالية.
3الاحتياطات لتركيب
(1) يعتبر تركيب المحرك المعقول والفعال شرطًا أساسيًا لتمديد عمر المحرك.المسامير فوق أي أجزاء ميكانيكية لديها متطلبات عزم دوران معينةهذا يضمن قوة تشديد المسامير. اعتمادا على مواصفات المسامير والمواد المستخدمة للتثبيت، وحجم عزم الدوران تختلف أيضا. عند التثبيت،يجب أن تستخدم مفتاح العزم، لضمان أن ضيق كل خرطوشة متساوية، عزم دوران مرتفع جدا سيجعل المسامير تنتج التعب المعدني، والحد من عمر الخدمة للمسامير،عزم الدوران المنخفض جدا سيجعل المسامير سهلة لتحرير، وفي نهاية المطاف الحوادث سوف تحدث.
(2) عند التثبيت ، من الضروري تنظيف سطح مفصل ذراع المحرك وعقدة الدوران وتطبيق الزيت قبل التثبيت. ويجب تنظيف المسامير المستخدمة وتزيتها. وأخيراً ، يجب تنظيف المسامير المستخدمة.تثبيت تعليمات التثبيت المعقول.
