تفاصيل المنتج:
شروط الدفع والشحن:
|
| البند: | الصمامات الهيدروليكية | المواد: | الحديد الزهري |
|---|---|---|---|
| اطلب: | رافعات شوكية ذات ذراع تلسكوبي | بكرة: | 5 مكبات |
| أقصى ضغط تشغيل: | 315 بار | نوع التحكم: | نوع التحكم اليدوي |
| إبراز: | صمام التحكم اليدوي الهيدروليكي الاتجاهي,صمام التحكم اليدوي الهيدروليكي الاتجاهي للحفر,صمام التحكم اليدوي الاتجاهي الهيدروليكي,Excavators hydraulic directional manual control valve,directional manual control valve hydraulic |
||

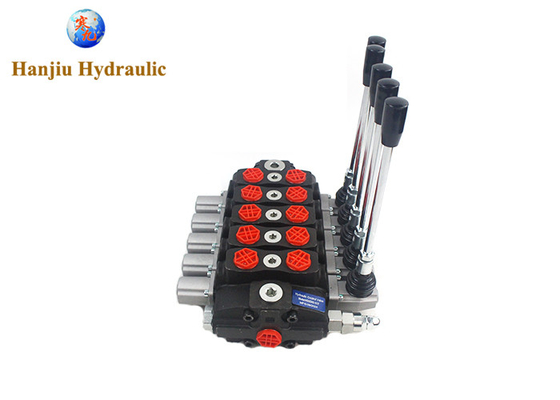

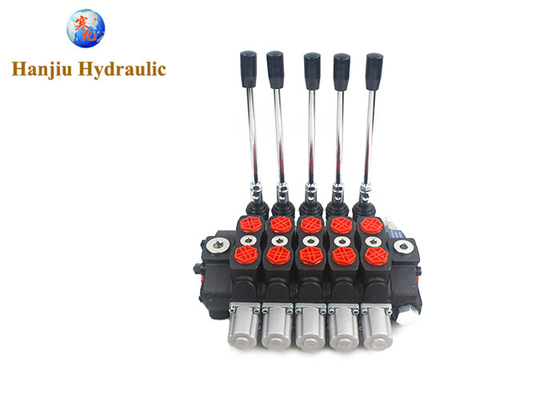

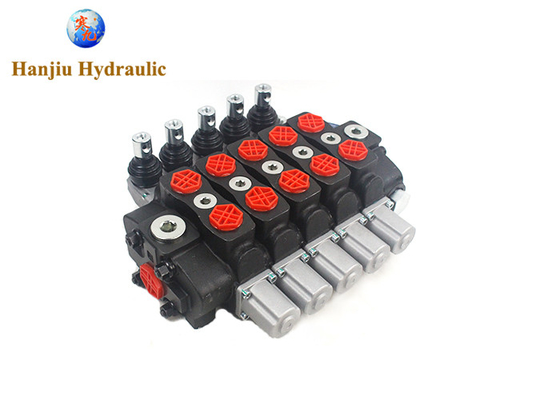

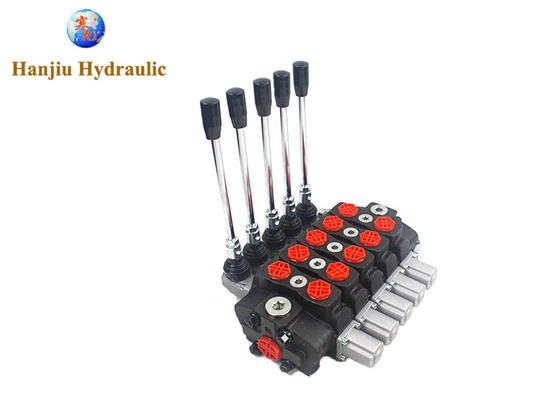

الحفارات الهيدروليكية قطع الغيار الهيدروليكية الاتجاهية صمام التحكم اليدوي
صمام التحكم الاتجاهي من سلسلة HSSD، نطاق التدفق من 30-400L/min،
يمكن تلبية متطلبات التدفق المختلفة؛ تصميمها المدمج والثقيل والبسيط، يمكن استخدامه في مجموعة متنوعة من سيناريوهات العمل للأنظمة الهيدروليكية المركزية المفتوحة أو المغلقة؛ الأداء المستقر،مجموعة متنوعة من طرق التحكم للاختيار
نوع التحكم:اليدوي، الكابلات، النيوماتيكية
الكهرباء الهيدروليكية، السولينود، الخ
نوع الدوائر:متوازية
التطبيق:
رافعات، أجهزة رفع الشوكة، الحفارات و المكثفات
| معدل التدفق | 80 لتر/21US GPM |
| عدد الملفات | 5 طوابق |
| صمام قسم المدخل | مدخل جانبي، مع صمام الإغاثة |
| ضغط صمام الإغاثة | 315بار |
| حجم منفذ الدخول | G3/8، G1/2، G3/4 |
| نوع البكر | 3 بوزيتون، عمل مزدوج |
| ترتيب الجانب العامل | النوع القياسي |
| ترتيب جانب غطاء العجلة | 3الموقف، عودة الربيع، التحكم اليدوي، التحكم في الكبح، |
| ترتيب قسم العمل | النوع القياسي |
| حجم منفذ العمل | G3/8، G1/2، G4/3، G1 |
| نوع قسم المخرج | المخرج العلوي، الجانبي |
| حجم منفذ الخروج | G3/8، G1/2، G4/3، G1 |
أصمام هيدروليكيهو عنصر يستخدم للسيطرة على ضغط، وتدفق، واتجاه السائل في نظام هيدروليكي.
أولاً، التصنيف
1ووفقًا لوظيفتها ، يمكن تقسيمها إلى صمام التحكم في الضغط ، وصمام التحكم في التدفق وصمام التحكم في الاتجاه. يتم استخدام صمامات التحكم في الضغط للتحكم في الضغط في النظام ،مثل صمامات الإغاثة، صمامات تخفيض الضغط، الخ صمامات تحكم التدفق تستخدم لتنظيم التدفق في النظام، مثل صمامات الوقود، صمامات تحكم السرعة، الخ.يتم استخدام صمامات التحكم في الاتجاه لتغيير اتجاه تدفق السوائل، مثل صمامات الانسحاب، صمامات العودة، الخ
2وفقًا للشكل الهيكلي ، يمكن تقسيمه إلى صمام البول ، صمام البوب ، صمام الكرة ، إلخ.
ثانياً، مبدأ العمل
صمامات هيدروليكيةالتحكم في اتجاه التدفق والضغط وتدفق الزيت الهيدروليكي عن طريق تغيير الموقف النسبي بين البكرة والمقعد.عندما تتأثر قلب الصمام بإشارات التحكم الخارجية (مثل المغناطيس الكهربائي، القوى الميكانيكية، الخ) ، سيتم توليد التحول المقابلة، والتي سوف تغير منطقة فتح وتدفق منفذ الصمام لتحقيق التحكم في النظام الهيدروليكي.
ثالثاً: مجال التطبيق
يستخدم على نطاق واسع في آلات البناء والمعدات المعدنية وآلات التعدين وآلات صب الحقن والسفن والطيران والفضاء ومجالات أخرى. على سبيل المثال في آلات البناء،يتم استخدام صمامات هيدروليكية للسيطرة على رفعفي آلات صب الحقن ، تستخدم الصمامات الهيدروليكية للسيطرة على عمليات تشبيك القالب ، والحقن ، وتعبئة الضغط ،و إزالة صيغة آلات صناعة الحقن.
رابعاً، الخصائص
1دقة التحكم العالية: يمكنها التحكم بدقة في ضغط وتدفق واتجاه النظام الهيدروليكي.
2الاستجابة السريعة: يمكن أن تستجيب بسرعة لإشارة التحكم وتدرك التحكم في الوقت الحقيقي للنظام الهيدروليكي.
3. موثوقية عالية: لديها أداء ختم جيد وقدرة مكافحة التلوث ، ويمكن أن تعمل بشكل مستقر لفترة طويلة في بيئات العمل القاسية.
4الهيكل المدمج: الحجم الصغير، الوزن الخفيف، سهلة التثبيت والصيانة.
5. أساليب حل المشاكلصمامات هيدروليكية
معالجة أخطاء صمامات ضبط الضغط
1فشل صمام الإغاثة
لا يمكن ضبط الضغط: تحقق مما إذا كان الربيع تالفا أو مشوه ، ما إذا كان قلب الصمام عالقا ، وما إذا كان ثقب التخفيف مسدود. إذا كانت هناك مشكلة في الربيع ،استبدال الربيعإذا كان قلب الصمام عالقًا ، فيجب تنظيف قلب الصمام وجسم الصمام. إذا كانت فتحة التخفيف مسدودة ، فتنظيف فتحة التخفيف.
تقلبات الضغط الكبيرة: قد لا تكون الملفات متطابقة بشكل جيد مع المقعد أو توجد شوائب في الزيت.يمكن تنظيف النظام الهيدروليكي ويمكن استبدال السائل.
تسرب شديد: تحقق من وجود تلف في الختم واستبدل الختم إذا كان تالفاً.
2فشل صمام خفض الضغط
ضغط منفذ غير مستقر: تحقق مما إذا كان المكعب عالقًا وما إذا كان الربيع يفشل. طريقة المعالجة هي نفس خطأ صمام الإغاثة المقابلة.
التسريبات: تحقق من الختم واستبدل الختم المتضرر.
