| البند: | الصمامات الهيدروليكية | المواد: | الحديد الزهري |
|---|---|---|---|
| اطلب: | رافعات شوكية ذات ذراع تلسكوبي | بكرة: | 4 مكبات |
| أقصى ضغط تشغيل: | 315 بار | نوع التحكم: | نوع التحكم اليدوي |
| إبراز: | صمام التحكم في الاتجاه عالي الضغط,صمام التحكم في الاتجاه عالي الضغط,صمام التحكم في الاتجاه الضغط العالي,High pressure directional control valve,Directional Control Valve High Pressure |
||

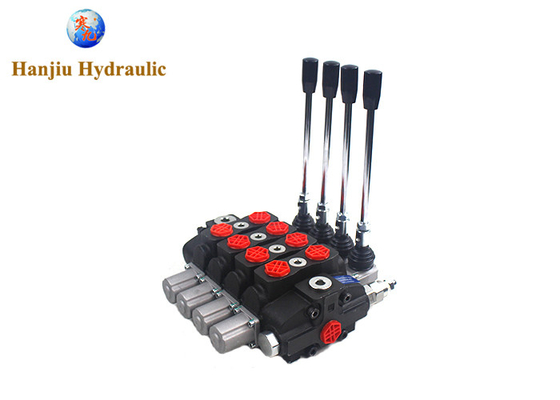

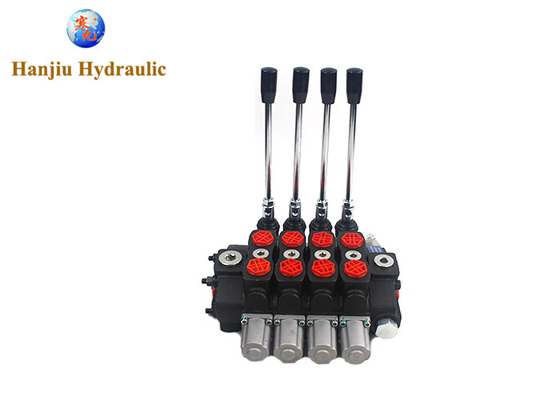

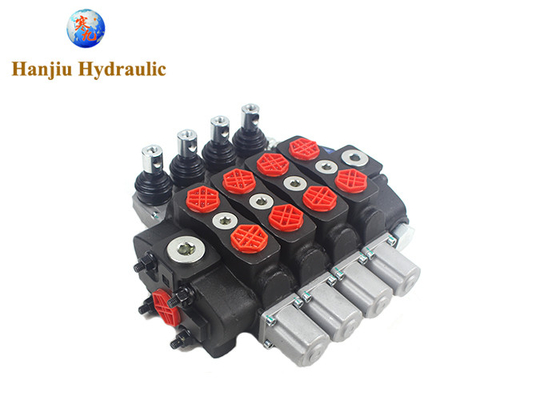

صمام التحكم في الاتجاه عالي الضغط Walvoil SD8-4 لرفعات الشوكة التلسكوبية
صمام التحكم الاتجاهي من سلسلة HSSD، نطاق التدفق من 30-400L/min،
يمكن تلبية متطلبات التدفق المختلفة؛ تصميمها المدمج والثقيل والبسيط، يمكن استخدامه في مجموعة متنوعة من سيناريوهات العمل للأنظمة الهيدروليكية المركزية المفتوحة أو المغلقة؛ الأداء المستقر،مجموعة متنوعة من طرق التحكم للاختيار
نوع التحكم:اليدوي، الكابلات، النيوماتيكية
الكهرباء الهيدروليكية، السولينود، الخ
نوع الدوائر:متوازية
التطبيق:
رافعات، أجهزة رفع الشوكة، الحفارات و المكثفات
| معدل التدفق | 80 لتر |
| عدد الملفات | أربعة عجلات |
| صمام قسم المدخل | مدخل جانبي، مع صمام الإغاثة |
| ضغط صمام الإغاثة | 315بار |
| حجم منفذ الدخول | G3/8، G1/2، G3/4 |
| نوع البكر | 3 بوزيتون، عمل مزدوج |
| ترتيب الجانب العامل | النوع القياسي |
| ترتيب جانب غطاء العجلة | 3الموقف، عودة الربيع، التحكم اليدوي، التحكم في الكبح، |
| ترتيب قسم العمل | النوع القياسي |
| حجم منفذ العمل | G3/8، G1/2، G4/3، G1 |
| نوع قسم المخرج | المخرج العلوي، الجانبي |
| حجم منفذ الخروج | G3/8، G1/2، G4/3، G1 |
صمام التحكم الهيدروليكي للشاحنة - وظيفة صمامات التحكم الاتجاهية هي القدرة على توجيه السائل إلى جهاز التشغيل المطلوب.هذه الصمامات التحكمية تتضمن بكرة تقع في غطاء مصنوع إما من الحديد الزهري أو الصلب. ينزلق الملف إلى مواقع مختلفة داخل المقصورة. تتقاطع الخراطيم والقنوات لتوجيه السائل بناءً على موقع الملف.
يقع المكعب في المنتصف، مساعدة في المكان مع الينابيع. في هذا الموقف بالذات، يمكن أن يتم حجب السائل الإمداد والعودة إلى الخزان. عندما يتم الانزلاق إلى جانب،يتم توجيه السائل الهيدروليكي إلى جهاز التشغيل ويوفر مسار العودة من جهاز التشغيل إلى الخزانعندما يتم نقل الملف إلى الاتجاه المعاكس، يتم تبديل مسارات التغذية والعودة. بمجرد السماح للملف بالعودة إلى المركز أو الموقع المحايد،مسارات سائل المحرك تصبح مسدودة، قفل في الموقف.
عادة ما يتم تصميم التحكم الاتجاهي ليتم تجميعه. عادة ما يكون لديهم صمام لكل أسطوانة هيدروليكية وإدخال السائل الذي يوفر جميع الصمامات في المجموعة.
يتم الحفاظ على التسامحات بشكل ضيق جدا، لتتمكن من التعامل مع الضغوط العالية وتتمكن من منع التسرب.سوف يكون للفولات في كثير من الأحيان مساحة خالية داخل المنزل لا تقل عن 25 أ أ أ م أو ألف من بوصةلتجنب تعثر أجزاء الصمام الحساسة للغاية وتشويه الصمام ، سيتم تركيب كتلة الصمام على إطار الآلة بنمط 3 نقاط.
يمكن تشغيل موقف الملف عن طريق الضغط الهيدروليكي، أو الرافعات الميكانيكية، أو المواد الكهربائية التي تدفع الملف إلى اليمين أو اليسار.تمكن الختم جزءا من البكرة من الظهور خارج المنزل حيث من السهل الوصول إلى جهاز التشغيل.
تتحكم كتلة الصمامات الرئيسية في مجموعة صمامات التحكم في الاتجاه من خلال أداء التدفق والقدرة. تم تصميم بعض هذه الصمامات لتكون متناسبة ،مثل معدل تدفق متناسب مع وضعية الصمامصمام التحكم هو من بين أكثر المكونات تكلفة وحساسية في الدائرة الهيدروليكية.
