تفاصيل المنتج:
شروط الدفع والشحن:
|
| اسم المنتج: | المحركات المدارية الهيدروليكية | النزوح: | 80 سم مكعب، 100 سم مكعب، 125 سم مكعب، 160 سم مكعب |
|---|---|---|---|
| التطبيقات: | شاحنة القمامة | المواد: | الحديد الزهري |
| نوع الصمام: | ص 80 | ماكس تدفق: | 60 / كثافة دولية 75 لتر / دقيقة |
| إبراز: | صمام P80 أحادي الكتلة,صمام BMR Monoblock,شاحنة القمامة نظام هيدروليكي صمام أحادي الكتلة,BMR Monoblock Valve,Garbage Truck Hydraulic System Monoblock Valve |
||

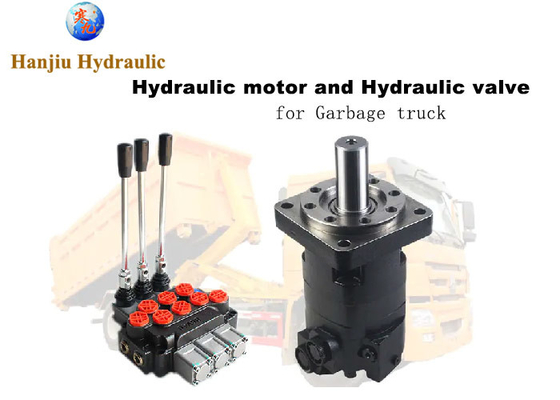

تكنولوجيا Hanjiu توفير محركات المدار الهيدروليكية والصمامات الهيدروليكية لشاحنة القمامة
نوع محرك القيادة هو محرك سلسلة BMR ، محرك سلسلة BMSY
أيضا صمام هيدروليكي أحادي الكتلة، مع التحكم في الربيع والتحكم في السحب
الضغط هو 20-25Mpa
نوع المحرك

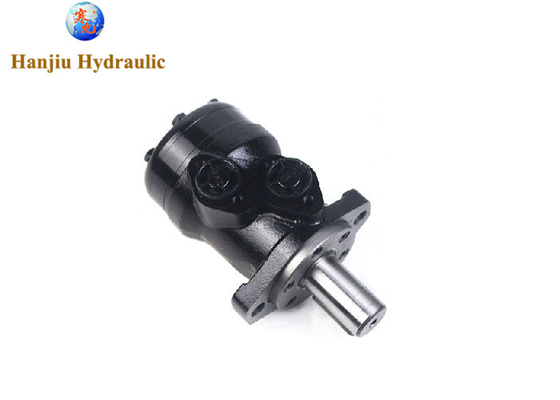

BMR160:
الحجم: 160 سي سي
فلانج: 2 مشبك فلانج
العمود: العمود 25 ملم
الموانئ: G1/2

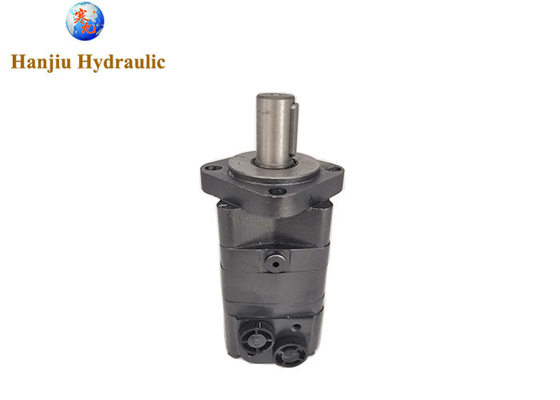

BMSY200:
مساحة السيارات: 200 سي سي
الجهاز: أربعة مسامير الجهاز القياسي
العمود: عمود مفتاح 32 ملم
الموانئ:G1/2

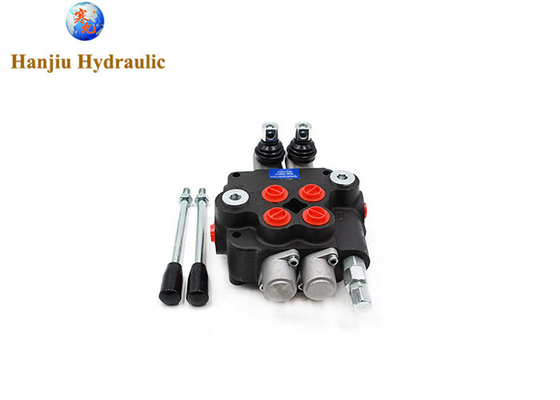

صمام هيدروليك
النوع:2P80
معدل التدفق: 80 لتر
الضغط:200بار
نوع التحكم:تحكم التثبيط
المواصفات الرئيسية:
البيانات التقنية لـ BMR مع 25 و 1 بوصة و 1 بوصة في العمود المتداخل و 28.56 العمود المشرق:
| النوع | الـ BMR الـ BMRS 36 |
الـ BMR الـ BMRS 50 |
الـ BMR الـ BMRS 80 |
الـ BMR الـ BMRS 100 |
الـ BMR الـ BMRS 125 |
الـ BMR الـ BMRS 160 |
الـ BMR الـ BMRS 200 |
الـ BMR الـ BMRS 250 |
الـ BMR الـ BMRS 315 |
الـ BMR الـ BMRS 375 |
|
| الازاحة الهندسية (cm3/rev.) | 36 | 51.7 | 81.5 | 102 | 127.2 | 157.2 | 194.5 | 253.3 | 317.5 | 381.4 | |
| الحد الأقصى للسرعة (دورات في الدقيقة) | -حسناً | 1085 | 960 | 750 | 600 | 475 | 378 | 310 | 240 | 190 | 155 |
| int. | 1220 | 1150 | 940 | 750 | 600 | 475 | 385 | 300 | 240 | 190 | |
| عزم دوران أقصى (N·m) | -حسناً | 72 | 100 | 195 | 240 | 300 | 360 | 360 | 390 | 390 | 365 |
| int. | 83 | 126 | 220 | 280 | 340 | 430 | 440 | 490 | 535 | 495 | |
| القمة | 105 | 165 | 270 | 320 | 370 | 460 | 560 | 640 | 650 | 680 | |
| القوة القصوى (كيلوواط) | -حسناً | 8.5 | 9.5 | 12.5 | 13 | 12.5 | 12.5 | 10 | 7 | 6 | 5 |
| int. | 9.8 | 11.2 | 15 | 15 | 14.5 | 14 | 13 | 9.5 | 9 | 8 | |
| انخفاض الضغط القصوى (MPa) | -حسناً | 14 | 14 | 17.5 | 17.5 | 17.5 | 16.5 | 13 | 11 | 9 | 7 |
| int. | 16.5 | 17.5 | 20 | 20 | 20 | 20 | 17.5 | 15 | 13 | 10 | |
| القمة | 22.5 | 22.5 | 22.5 | 22.5 | 22.5 | 22.5 | 22.5 | 20 | 17.5 | 15 | |
| الحد الأقصى للجريان (L/min) | -حسناً | 40 | 50 | 60 | 60 | 60 | 60 | 60 | 60 | 60 | 60 |
| int. | 45 | 60 | 75 | 75 | 75 | 75 | 75 | 75 | 75 | 75 | |
| الوزن (كيلوغرام) | 6.5 | 6.7 | 6.9 | 7 | 7.3 | 7.6 | 8 | 8.5 | 9 | 9.5 | |
المكونات الهيدروليكية في شاحنات القمامة
النظم الهيدروليكية ضرورية لتشغيل شاحنات القمامة ذات الذراع المزدوجة. توفر هذه الأنظمة القوة لرفع وحمل حاويات القمامة على الشاحنة.
المكونات الهيدروليكية الرئيسية
مضخة هيدروليكية تحويل الطاقة الميكانيكية إلى طاقة هيدروليكية. عادةً ما تستخدم مضخة البستون ذات التشغيل العالي للتعامل مع الأحمال الثقيلة المشاركة في الرفع والانحناء.
الأسطوانات الهيدروليكية هذه تولد القوة لرفع، ميل، وتقفل ذراع الزناد.
ذراع الزناد الأسطوانة ترفع وتخفض ذراع الزناد
إمالة الاسطوانة تميل هيكل الشاحنة للتفريغ
إغلاق الأسطوانة يضمن حاوية القمامة إلى ذراع الخطاف.
الصمامات الهيدروليكية تتحكم في تدفق وتوجيه الزيت الهيدروليكي. تستخدم صمامات التحكم في الاتجاه لتشغيل الوظائف المختلفة للشاحنة.
المكعبات الهيدروليكية تخزن الطاقة الهيدروليكية لتخفيف ارتفاعات الضغط وتوفير طاقة الطوارئ.
الزيت الهيدروليكي الوسيط السائل الذي ينقل الطاقة عبر النظام.
المرشحات الهيدروليكية إزالة الملوثات من الزيت الهيدروليكي لحماية المكونات.
أنابيب الهيدروليكية والإضافات ربط المكونات المختلفة للنظام الهيدروليكي.
كيف يعمل النظام
رفع ذراع الخطاف يمتد أسطوانة ذراع الخطاف ، ورفع ذراع الخطاف للاشتراك في الحاوية.
تميل الشاحنة تميل أسطوانة التواء هيكل الشاحنة لتسهيل التحميل والتفريغ.
إغلاق الحاوية أمنة الأسطوانة الحاوية إلى ذراع الزناد أثناء النقل.
تفريغ الحاوية أسطوانة ذراع الخطاف تخفض ذراع الخطاف ، مما يطلق الحاوية.
التحديات في الهيدروليكيات في شاحنات القمامة
ظروف تشغيل قاسية التعرض للتراب والحطام و ظروف الطقس المتغيرة
حمولات ثقيلة يجب أن تكون المكونات قوية لتتحمل وزن حاويات القمامة.
تشغيل متكرر النظام الهيدروليكي يخضع لدورات متكررة ، مما يتطلب متانة.
الصيانة التفتيش المنتظم وتغيير السوائل أمر ضروري لمنع التعطيل.
المكونات الهيدروليكية في شاحنة القمامة
هل ترغب في التركيز على مكون معين أو جانب من الهيدروليكيات شاحنة القمامة الزناد الذراع
يمكنني أن أقدم معلومات أكثر تفصيلاً أو نصائح لحل المشاكل.
