تفاصيل المنتج:
شروط الدفع والشحن:
|
| Type: | Hydraulic heavy disc Motor | المواد: | الحديد الزهري |
|---|---|---|---|
| Max.torque(N.m): | cont.1160 N.m/int.1625 N.m | Max.speed (rpm): | مستمر 382 دورة في الدقيقة/داخلي 570 دورة في الدقيقة |
| أقصى انخفاض في الضغط: | تابع 20 ميجا باسكال/داخلي 30 ميجا باسكال | ماكس تدفق: | cont.150l/min/int.225l/min |
| إبراز: | المحرك الهيدروليكي 6K-390 eaton,المحرك الهيدروليكي 612-1024 eaton,محرك حفر الاتجاه الأفقي,612-1024 eaton hydraulic motor,Horizontal Directional Drilling Rig eaton motor |
||
تفاصيل المنتج:

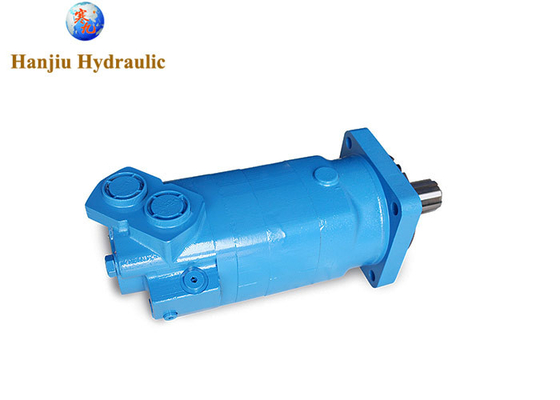

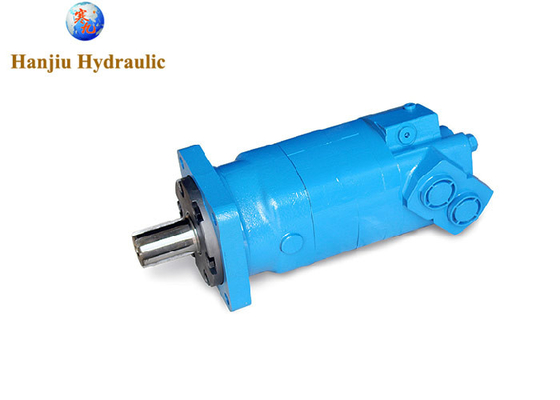

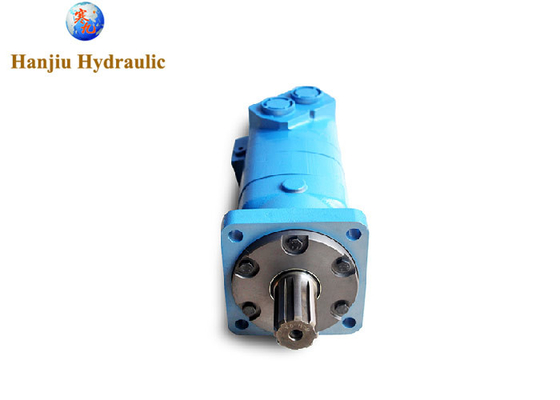

612-1024ب.م.ك.6-390
النزوح:391.3cc
العمود: العمود المتدفق8D-42X36X7; L=77.2~79.6
الموانئ: M33X2؛ M14X1.5
المواصفات الرئيسية
| النوع |
|
BMK6 200 |
BMK6 250 |
BMK6 315 |
BMK6 400 |
BMK6 500 |
BMK6 630 |
BMK6 800 |
BMK6 1000 |
|
| النزوح الهندسي (cm3 / rev.) |
195.6 | 246.1 | 311.6 | 391.3 | 490.8 | 623 | 802.4 | 981.6 | ||
| السرعة الرئيسية ((دورات في الدقيقة) |
-حسناً |
765 |
610 | 480 | 382 | 304 | 240 | 186 | 152 | |
| int. | 865 | 830 | 690 | 570 | 455 | 360 | 280 | 230 | ||
| أقصى عزم الدوران N.M |
-حسناً |
565 | 710 | 920 | 1160 | 1445 | 1480 | 1580 | 1675 | |
| int. | 840 | 1080 | 1325 | 1625 | 1880 | 1890 | 1880 | 1860 | ||
| انخفاض ضغط أقصى (Mpa) | -حسناً | 20 | 20 | 20 | 20 | 20 | 17.5 | 14 | 14 | |
| int. | 30 | 30 | 30 | 30 | 27.5 | 22.5 | 15.5 | 14 | ||
| الوزن (كيلوغرام) | 26.3 | 26.8 | 27.3 | 28 | 28.8 | 29.6 | 30.5 | 32 | ||

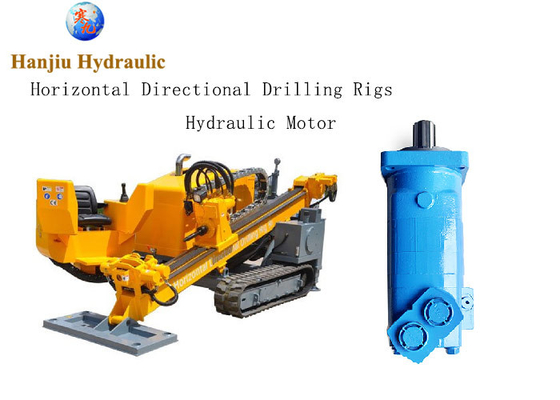

المكونات الهيدروليكية في حفر الاتجاه الأفقي (HDD)
الحفر الاتجاهي الأفقي (HDD) هو عملية معقدة تعتمد بشكل كبير على الأنظمة الهيدروليكية لأداء وظائف مختلفة. وهنا تقسيم للمكونات الهيدروليكية الرئيسية المعنية
المكونات الهيدروليكية الأساسية
وحدة الطاقة الهيدروليكية (HPU) قلب النظام ، يوفر الطاقة الهيدروليكية اللازمة. عادة ما يتكون من محرك ديزل أو محرك كهربائي يدفع مضخة هيدروليكية.
المضخات الهيدروليكية هذه تنتج السائل الهيدروليكي عالي الضغط المطلوب لعمليات مختلفة. تستخدم مضخات البستون عادة بسبب قدراتها وكفاءتها عالية الضغط.
أسطوانات هيدروليكية تستخدم في وظائف مختلفة مثل تمديد وإسقاط قضيب الحفر ، والتحكم في مضخة الوحل ، وتشغيل محمل الأنابيب.
المحركات الهيدروليكية تشغيل دوران رأس الحفر أو مضخات الطين.
الصمامات الهيدروليكية تتحكم في تدفق وتوجيه السائل الهيدروليكي إلى مكونات مختلفة.
المكعبات الهيدروليكية تخزن الطاقة الهيدروليكية لتخفيف ارتفاعات الضغط وتوفير طاقة الطوارئ.
الزيت الهيدروليكي الوسيط السائل الذي ينقل الطاقة عبر النظام.
المرشحات الهيدروليكية إزالة الملوثات من الزيت الهيدروليكي لحماية المكونات.
أنابيب الهيدروليكية والإضافات ربط المكونات المختلفة للنظام الهيدروليكي.
تطبيقات محددة للمكونات الهيدروليكية
عصا الحفر PushPull الأسطوانات الهيدروليكية تتحكم في امتداد وتراجع عصا الحفر.
مضخة الوحل المحركات الهيدروليكية تدفع مضخات الوحل لتدوير سائل الحفر.
محمول الأنابيب الأسطوانات الهيدروليكية والمحركات تشغل محمول الأنابيب للتعامل مع أنابيب الحفر.
نظام التوجيه الأسطوانات الهيدروليكية أو المحركات تتحكم في آلية التوجيه لتوجيه رأس الحفر.
التحديات في الهيدروليكا HDD
ظروف تشغيل قاسية تتعرض منصات الحفر للطين والقذارة والضغوط القاسية.
متطلبات الضغط العالي يجب أن تتحمل الأنظمة الهيدروليكية الضغوط العالية التي تولد أثناء الحفر.
موثوقية وقت توقف المعدات يمكن أن يكون مكلفًا ، لذلك يجب أن تكون المكونات موثوقة.
الصيانة الصيانة المنتظمة ضرورية لمنع الانهيارات وضمان أداء مثالي.
المكونات الهيدروليكية في منصة الحفر الأفقية الاتجاهية
هل ترغب في التركيز على مكون معين أو جانب من أنظمة هيدروليكية HDD
يمكنني أن أقدم معلومات أكثر تفصيلا أو نصائح لحل المشاكل
