تفاصيل المنتج:
شروط الدفع والشحن:
|
| المنتج: | محرك عزم عالي السرعة منخفض | المواد: | الحديد الزهري |
|---|---|---|---|
| النزوح: | 165 مل/ص | السرعة: | 283-355 دورة في الدقيقة |
| عزم الدوران: | 307-422 Nm | الناتج: | 8.9-15.7 كيلو واط |
| هبوط الضغط: | 14 - 19 ميجا باسكال | شاشة: | SAE جبل |
| الفتحة: | رمح 25.4 مللي متر | دوران: | CCW |
| إبراز: | TE0165CN410AAAB محرك سلسلة Parker TE,TE0165CN410AAAB محرك Parker TE,محرك 2 بولت باركر,TE0165CN410AAAB Parker TE Motor,2 Bolt Parker TE Motor |
||

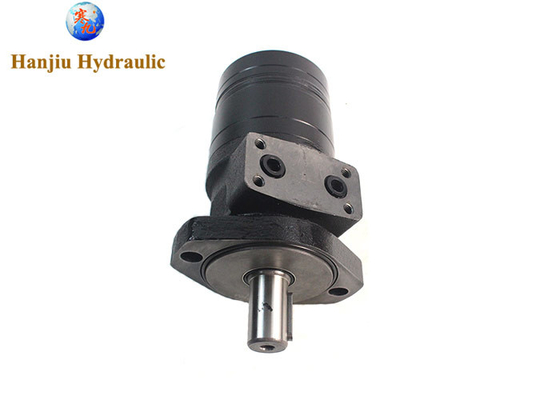

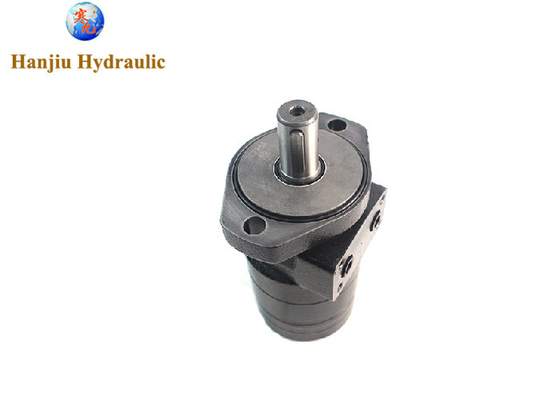

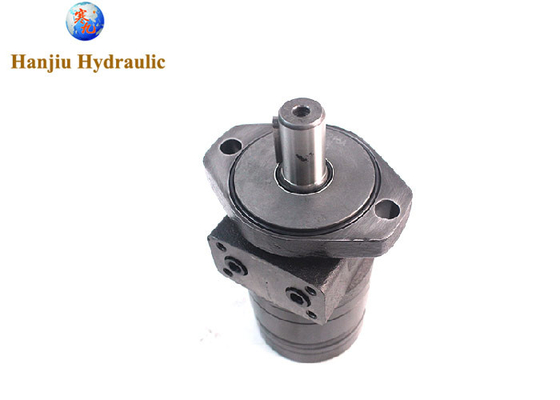

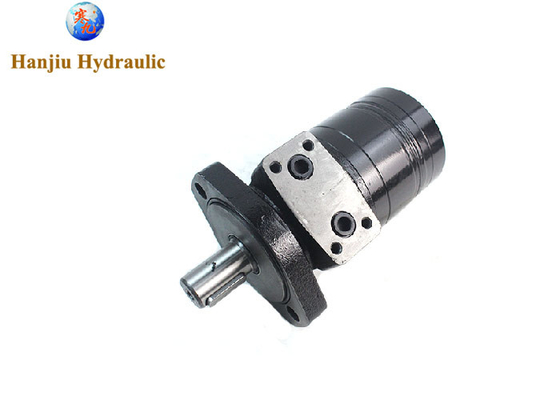

محرك Parker TE Series TE0165CN410AAAB ، 2 محاور فلانج ، 1 " SAE مفتاح مواز ، خيوط منفذ متعددة
مراجعة سريعة:
رقم الطراز: BME2-165-HM-A
النزوح:165 مل/ساعة
السرعة، 283-355 دورة في الدقيقة
عزم الدوران، 307-422 Nm
الصادرة، 8.9-15.7 كيلوواط
انخفاض الضغط، 14 - 29 ميجا بايت
شاشة، عقدة مربعة
عمود، 25.4 ملم عمود مفتاح
التناوب، CCW
الخصائص، بدلة باركر TE0165CN410AAAB
إليك التفاصيل التقنية:
| النوع | BME2 | BME2 | BME2 | BME2 | BME2 | BME2 | BME2 | BME2 | BME2 | BME2 | BME2 | |
| 65 | 80 | 100 | 125 | 160 | 200 | 230 | 250 | 295 | 315 | 375 | ||
| الازاحة الهندسية (cm3 / rev.) | 66.8 | 81.3 | 101.6 | 127 | 157.2 | 193.6 | 226 | 257 | 287.8 | 314.5 | 370 | |
| الحد الأقصى للسرعة (دورات في الدقيقة) | -حسناً | 667 | 543 | 439 | 350 | 283 | 229 | 247 | 216 | 196 | 178 | 152 |
| int. | 842 | 689 | 553 | 441 | 355 | 289 | 328 | 287 | 254 | 235 | 199 | |
| القوة العزمية القصوى (N•m) | -حسناً | 126 | 157 | 191 | 245 | 307 | 382 | 378 | 381 | 393 | 448 | 439 |
| int. | 176 | 215 | 268 | 335 | 422 | 520 | 528 | 543 | 547 | 587 | 613 | |
| القوة القصوى (كيلوواط) | -حسناً | 8.3 | 8.8 | 7.9 | 8.9 | 8.9 | 9 | 9.9 | 9.3 | 8.7 | 8 | 7.6 |
| int. | 13.9 | 14.4 | 13.5 | 14.1 | 15.6 | 15.7 | 17.9 | 16.5 | 15.6 | 14.3 | 14 | |
| انخفاض الضغط القصوى (MPa) | -حسناً | 14 | 14 | 14 | 14 | 14 | 14 | 12 | 11 | 10 | 10 | 9 |
| int. | 19 | 19 | 19 | 19 | 19 | 19 | 165 | 15.5 | 14.5 | 13.5 | 12.5 | |
| القمة | 20 | 20 | 20 | 20 | 20 | 20 | 18 | 18 | 17 | 16 | 16 | |
| الحد الأقصى للجريان (L/min) | -حسناً | 45 | 45 | 45 | 45 | 45 | 45 | 57 | 57 | 57 | 57 | 57 |
| int. | 57 | 57 | 57 | 57 | 57 | 57 | 75 | 75 | 75 | 75 | 75 | |
الأجزاء الرئيسية الخمسةالنظام الهيدروليكيتشمل:
1عنصر الطاقة: هذا هو "قلب" النظام الهيدروليكي ، عادة ما يشير إلى المضخة الهيدروليكية.وظيفتها الرئيسية هي تحويل الطاقة الميكانيكية المقدمة من قبل المحرك الرئيسي (مثل المحرك الكهربائي، محرك الاحتراق الداخلي، الخ) إلى الطاقة الهيدروليكية لسائل العمل.
2المحرك: هذا الجزء هو أساسا المحرك الهيدروليكي، الذي يحول الطاقة الهيدروليكية للسائل العامل إلى الطاقة الميكانيكية للحمل القيادي.المحركات الشائعة هي الأسطوانات الهيدروليكية والمحركات الهيدروليكية، والتي تستخدم لتحقيق الحركة الخطية والحركة الدوارة، على التوالي.
3مكونات التحكم: تتضمن أساسًا صمامات التحكم الهيدروليكية المختلفة ، مثل صمامات التحكم في الضغط ، وصمامات التحكم في التدفق وصمامات التحكم في الاتجاه.الوظيفة الرئيسية لهذه الصمامات هي التحكم في الضغط وتنظيمه، تدفق أو اتجاه تدفق سائل العمل لتلبية متطلبات أداء النقل للنظام الهيدروليكي.
4المكونات المساعدة: هذا الجزء يشمل خزان الوقود، مرشح الزيت، المبرد، السخان، وحدة التخزين، أنبوب الزيت ومفصل الأنابيب، حلقة الختم، مفصل التغيير السريع، صمام الكرة عالية الضغط، مجموعة خرطوم،مفصل قياس الضغط، مقياس الضغط، مقياس مستوى الزيت، مقياس درجة حرارة الزيت، الخ. هذه المكونات تلعب دوراً مساعداً وحماياً في النظام الهيدروليكي، وضمان التشغيل الطبيعي للنظام.
5- الوسيط العامل: الزيت الهيدروليكي والمستحلبات. وهي لا تحمل الطاقة فقط، بل أيضا حاملات المعلومات لمراقبة الحالة وتشخيص الأخطاء للأنظمة الهيدروليكية.تشتمل الزيوت الهيدروليكية المستخدمة عادة على الزيوت المعدنية، الدهون الحيوانية والنباتية والنمطات.
مبدأ عمل النظام الهيدروليكي هو: المضخة الهيدروليكية تمتص السائل من خزان الزيت ، يرسل السائل إلى الصمام الهيدروليكي من خلال الضغط ،الصمام الهيدروليكي يتحكم في اتجاه تدفق وضغط السائل، ثم يرسل السائل إلى الأسطوانة الهيدروليكية (أو المحرك الهيدروليكي) ،والأسطوانة الهيدروليكية (أو المحرك الهيدروليكي) يحول ضغط السائل إلى طاقة ميكانيكية لإكمال العمل المقابلبعد الانتهاء من العمل ، يتم التحكم في السائل بواسطة الصمام الهيدروليكي لتدفق مرة أخرى إلى الخزان الهيدروليكي في إعداد دورة العمل التالية.
أنظمة هيدروليكيةلديها مجموعة متنوعة من التطبيقات، بما في ذلك صناعة الدفاع، صناعة الأدوات الآلية، الصناعة المعدنية، صناعة السيارات، صناعة المنسوجات، وصناعة بناء السفن. على سبيل المثال،تكنولوجيا التحكم والتحويل الهيدروليكية تستخدم على نطاق واسع في أسلحة ومعدات البحرية، القوات البرية والجوية في صناعة الدفاع الوطني، طواحين، آلات الحفر، آلات الطحن والطواحين في صناعة الأدوات الآلية،والمركبات الهيدروليكية للطرق الوعرة والمركبات الهيدروليكية المزروعة في صناعة السيارات.
